CP2103 - преобразователь интерфейса USB 2.0 в UART

CP2103 - преобразователь интерфейса USB 2.0 в UART

<< Назад, к списку новостей Дата: 2008-08-05

Непрерывно совершенствуясь, интерфейсы современных компьютеров увеличивают свою пропускную способность, а медленные последовательные интерфейсы, наиболее простые в использовании для программирования и отладки микропроцессорных устройств, покидают компьютеры. Им на смену идут быстрые и совершенные USB-интерфейсы. Именно поэтому компания Silicon Laboratories предлагает лучший на сегодняшний день усовершенствованный интегральный преобразователь интерфейса USB 2.0 в UART – микросхему CP2103 с возможностью обмена данными на скоростях от 300bps до 1Mbps.

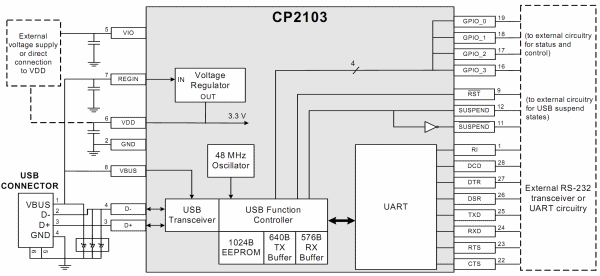

CP2103 содержит 1024byte встроенной EEPROM-памяти для хранения служебной информации (VID, PID, идентификаторы устройства, информация о потребляемой мощности и т. п.), буферы приемника (576byte) и передатчика (640byte), встроенный кварцевый тактовый генератор, LDO-стабилизатор для непосредственного питания от шины USB, соответствующие трансиверы. Полностью поддерживается интерфейс Full-Speed USB 2.0 (до 12Mbps).

Входящий в состав CP2103, асинхронный последовательный приемопередатчик UART обладает расширенными возможностями, поддерживает все стандартные для UART форматы данных, т. е. может работать с длиной передаваемых данных от 5bit до 8bit с 1–2 стоповыми битами. Кроме того, могут использоваться биты проверки на четность и нечетность. Для полноценной работы микросхеме не требуются никакие дополнительные активные компоненты. Достаточно двух блокировочных керамических конденсаторов и сборки ограничительных диодов для защиты USB-порта от разрядов статического электричества.

Прилагаемый к CP2103 пакет программного обеспечения содержит виртуальные драйверы COM-порта, поддерживающие эффективную работу микросхемы практически во всех современных операционных системах: Windows 98 SE/Me/2000/XP, MAC OS-9, MAC OS-X и Linux версии 2.40 и выше.

USB-контроллер и USB-трансивер в одном кристалле:

- интерфейс Full-Speed USB 2.0
— 1024bit EEPROM-памяти для служебных данных
— не требуется дополнительных внешних резисторов
— встроенный кварцевый тактовый генератор
— поддержка режима останова USB-шины

асинхронный последовательный порт (UART):

- режим RS-485
— все сигналы модемного интерфейса и квитирования
— скорость приема/передачи данных: 300bps…1Mbps
— поддержка форматов данных: 8, 7, 6, 5 битов данных, 1, 1,5 и 2 стоповых бита

- контроль четности данных
— буфер приемника на 576byte, буфер передатчика на 640byte
— аппаратная конфигурация логических уровней I/O-линий

внутренняя цепь сброса по напряжению питания
напряжение питания ядра: 3.3V…3.6V
напряжение на USB-шине: 4.0V…5.25V

Микросхемы производятся в корпусе QFN-32 (CP2103-GM) для температурного диапазона −40°C…+85°C.

По материалам сайта Радио ДЕЛАНЕТ (http://radio.delanet.ru)
