Проектируете современное аудио/видео оборудование высокого качества? Обратите внимание на способ подключения вашего источника сигнала к дисплею. Компания Molex рекомендует 47151-0001 – компактный и удобный в применении разъём HDMI-интерфейса (High Definition Multimedia Interface) для установки на плату. Как известно, интерфейс HDMI рассчитан на передачу несжатых цифровых видеоданных высокого разрешения и многоканальных цифровых аудио-сигналов со скоростью до 5Gbps между потребительскими электронными устройствами и мониторами с аудиоинтерфейсом по одному кабелю. Такой подход значительно улучшает качество передаваемой аудио- и видеоинформации, а также снижает стоимость конечных A/V-систем.
- компактный и удобный дизайн на 40% меньше, чем DVI
- количество контактов: 19
- шаг контактов: 0.5mm
- скорость передачи данных: 5Gbps
- максимальный ток: 0.5A
- максимальное напряжение: 40VDC
- хорошо защищён от электростатических разрядов
- износоустойчивость: 10000 циклов
Разъёмы 47151-0001 производятся для температурного диапазона −20°C…+85°C.

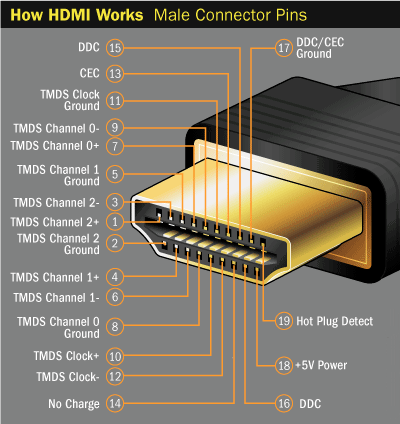

Распиновка ответной кабельной части HDMI-разъёма приведена на рисунке.
По материалам сайта Радио ДЕЛАНЕТ (http://radio.delanet.ru)
