После смены магнитолы на более приличную (читай: мощную) стала остро ощущаться нехватка мидбаса и средних частот впереди. Стоявшие в передних дверях 10-см Sony явно не были рассчитаны на мощность магнитолы. Это и стало последней каплей, заставившей меня взяться за изготовление подиумов и установки нормальной акустики в передние двери. В качестве неё были выбраны трёхполосные 'блины' Bazooka EL690 размером 6x9''. От трёхкомпонентной акустики отказался сразу по причине дороговизны, да и 'пищалки' уже стояли в передних стойках, жалко было выбрасывать. Подробное описание изготовления подиумов под мидбас в дверях описано ch0zen-ом здесь, я же опишу свою собственную версию.
Итак, формирование звуковой сцены предполагалось осуществить при помощи следующей схемы: трёхполосная акустика с отключенным твитером в нижней части передней двери и ВЧ-излучатели, расположенные в стойках кузова непосредственно у передней панели.
Мне очень не хотелось уродовать внутреннюю металлическую стенку двери, поэтому расположение динамика и его ориентация были выбраны так, чтобы магнит оказался над (или слегка заходил внутрь) штатным отверстием под динамик (напомню, машина конца 1996-го года, место под динамик в двери уже есть). За чёткостью сцены я не гнался, считая, что частичная её 'размытость' вполне допустима в автомобиле. И тем не менее, после сборки всей системы оказалось, что я почти не ошибся с углами :-)

Что потребовалось для работы:
картон для изготовления макетов (несколько коробок из-под материнских плат),
10-мм фанера 1 кв. м. (50 руб), 3-мм фанера, 0.7 кв. м,
монтажная пена MicroFoam 500 г. или любая другая, MacroFlex и т.п. (77 руб.),
стеклоткань 0.25 мм 1 кв.м., (30 руб), эпоксидная смола 1.5 л и отвердитель 0.1 л,
растворитель "650" 1 л,
шпатлевка "Тинейсик" со стекловолокном, 0.5 кг (75 руб. плюс шпатель резиновый, 15 руб)
шурупы с потайной головкой 14 шт, саморезы с полукруглой большой головкой (грибок) 15 мм и 20 мм, около 15 шт.,
искусственная кожа под цвет обшивки двери, 1 кв. м., 70 руб.
гвоздики 10 мм в количестве одного спичечного коробка, 5 руб.
Из инструментов понадобились электролобзик, электродрель и шлифёрка. Отвёртки, ножи и прочие мелочи не учитываю :-)

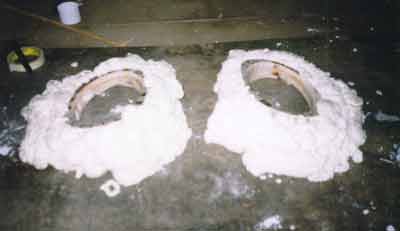

Технология построения подиумов оригинальностью не отличается: изготавливается силовой каркас из 10-мм фанеры в виде основания, прилегающего к обшивке двери, и овала, на котором будет 'сидеть' динамик. Для подгонки основания под рельеф обшивки используются кусочки 3-мм фанеры (место около кармана). Овал фиксируется на основании при помощи 3-х стоек (четвертая не нужна, вместо неё выступает само основание), которые закрепляются при помощи шурупов с потайной головкой. Будьте внимательны при выборе места для стоек! Уменя шуруп, крепящий стойку, аккуратно попал под место для крепления динамика. Далее на каркас напыляется монтажная пена, выдерживается около суток и обрабатывается ножом и крупнозернистой шкуркой до придания необходимой формы.

Следующим этапом следует выведение поверхности под оклейку стеклотканью. Все ямки и прочие погрешности аккуратно замазываются шпатлёвкой. После высыхания излишки и неровности обрабатываются шлифёркой. Хочу обратить внимание на строгость соблюдения соотношения отвердитель-шпатлёвка, при избытке первого застывшую массу очень тяжело обрабатывать.
Далее очередь стеклоткани. Необходимо её отжечь на костре или паяльной лампой перед началом работы так, чтобы не осталось и намёка на парафин. Толщина стеклоткани не критична, более тонкая (0.25 мм и менее) лучше ложится, но в большей степени повторяет неровности и требует большего количества слоёв для жёсткости. Приготовив смесь из эпоксидной смолы и отвердителя (соотношение 20:1) и разбавив до нужной консистенции растворителем, сначала замочил стеклоткань, затем нанёс тонкий слой смеси на подиумы и, положив стеклоткань, аккуратно разгладил её так, чтобы не осталось никаких пузырьков, складок и т.п. Излишки подрезал ножницами. При толщине 0.25 мм я положил 2 слоя. Все работы выполнялись голыми руками, так что в остатках эпоксидки руки были ещё неделю после окончания работ :-) Для отмывания рук и тары от смеси использовался растворитель.

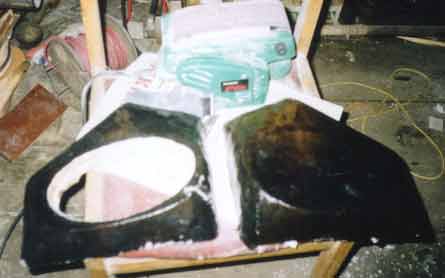

По истечении суток всё высохло, ножом с зубчатым краем вырезал отверстие под динамик и проверил, как подиум ложится на обшивку двери. Все появившиеся неточности ликвидировал шлифёркой.

Далее предстояло обтянуть подиумы искусственной кожей. Сапожное ремесло, как, впрочем, и все описанное ранее, осваивал впервые, так что без небольших ошибок не обошлось. Кожу следует натягивать так, чтобы на углах не появились складки. При этом одна большая складка разбивается на множество маленьких, которые аккуратно вытягиваются на внутреннюю часть "болванки", где и фиксируются гвоздиками. Честно признаюсь, полностью без складок обтянуть не удалось, их сделал в нижей части, скрытой от глаз. Кожу, находящуюся на овале динамика, приклеил "Моментом", чтобы при вырезании овала она не разъехалась. Для надёжности прихватил ещё и 4-мя гвоздиками, хотя это лишнее.

Внутреннюю подсветку динамиков выполнил следующим образом: при помощи термоклея по всему периметру обратной стороны динамика закрепил 8 лампочек в патронах, изъятых из старой комбинации приборов, соединил их параллельно и вывел отдельным разъёмом на подключение.

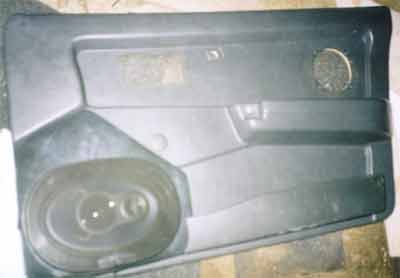

В обшивке двери вырезал овал под динамик, по внутреннему периметру основания подиума нанёс слой герметика и вместе с динамиком прикрутил саморезами к обшивке двери. Оказалось, что магнит динамика практически не выпирает из обшивки, так что издевательство над металлической частью двери я не проводил. Особое внимание уделил карману, который пришлось подрезать. Для крепления его к обшивке двери использовалось одно штатное место, а второе пришлось делать самому в виде трех склеенных дихлорэтаном кусочков пластика, наклеенных внутрь кармана. В результате карман держится, как и раньше.

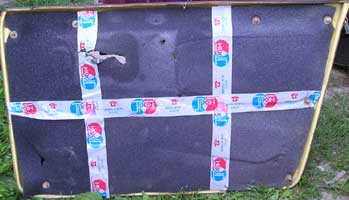

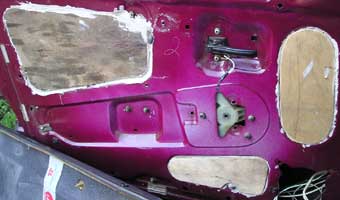

Дошла очередь до звукоизоляции. Из 3-мм фанеры вырезаны элементы, повторяющие отверстия в дверях, приклеены на герметик. На обратную сторону обшивки положил лист поролона 8 мм, закрепив его штатными клипсами-"ёлочками".

Протянул новые провода для динамиков, провод для подсветки динамика и ручки открывания двери. Через разъёмы "папа-мама" всё подсоединил и поставил обшивку на место, закрыв отверстия от старых динамиков декоративными вставками. Продаются они только комплектом, так что и задние двери пришлось "облагородить".

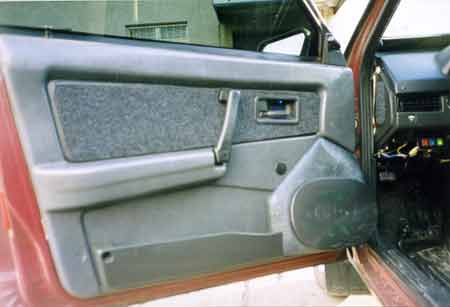

На всё у меня ушло около трёх недель, правда, всё делалось в чужом гараже и работать в день приходилось 2-2.5 часа. Результат - на фото.

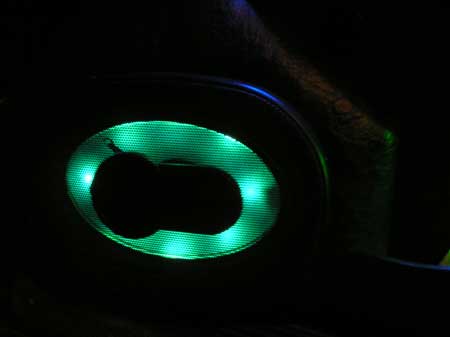

Ночью это творение выглядит достаточно красиво:

Недостатки всё же есть. Так как отверстие под динамик не было вырезано в металлической части двери, на громкости выше средней чувствуются искажения. Видимо, объём воздуха, прокачиваемый динамиком, не успевает беспрепятственно проходить в полость двери, создавая дополнительное сопротивление движению диффузора. Так что полноценный мидбас, как показала практика, без вмешательства в конструкцию двери сделать не удалось. Возможно, позже я исправлю этот недостаток.
Ещё один заключается в сильной вибрации всех четырёх дверей на приличной громкости, создающей на улице весьма громкое металлическое бряканье. Но внутри этого не слышно. Шумоизоляция дверей не помешала бы...
