   Сабвуфер 52wSUB2L-2
    Главная -> Статьи -> Акустические системы -> Сабвуфер 52wSUB2L-2


<< Назад в раздел   Распечатать Дата добавления: 2007-10-06 | Просмотров: 9069

Авторы: Nem0 (Беларусь)

Название: У всех вещей должно быть название и я решил назвать свой саб точнее придумать, как назвать эту модель саба (просто самодельный саб этот у меня не первый и не последний) вот решил я, поэтому придумать название. Название должно отражать некоторые основные тех. характеристики и первый вариант был 52w2dl (XXwYdZ)
Где ХХ – мощность  w – ватт Y – кол-во динамиков d – динамиков Z – частота динамиков (l – НЧ m – СЧ n – ВЧ a - широкополосные). Но потом я изменил маркировку, потому что первая не могла рассказать о АС полностью. Второй и окончательный вариант это 52wSUB2L-2 (AAwBBBCD-E). Где АА – мощность АС w – ватт BBB – тип АС (Sub – сабвуфер Sat -сателлит) С – кол-во динамиков D – частота динамиков l – НЧ m – СЧ n – ВЧ a - широкополосные) и E – сопротивление.

Затраты: Т.к. я живу в Беларуси то цены у нас другие я буду привадить здесь цены в белорусских рублях и в долларах США.

  1. Динамики (2 штуки, параметры динамиков будут приведены далее) – 70 000 руб. (32$)
  2. Фанера 10мм 150х45 см нашел кусок в подвале покупать не пришлось, но стоит такой кусок в магазине - 27 500 руб. (12.5$)
  3. Клей (Для приклеивания звукопоглотителя к стенам корпуса) - 560 руб. (0.25$)
  4. Вата 150 г. – 1 650 руб. (0.75$)
  5. Пленка для оклейки корпуса 150х45 см – 4 650 руб. (2$)
  6. Разъем зажимный 1 500 руб. (0.7$)
  7. Провода для внутренней проводки 1м 2.5мм 1 250 руб. (0.45$)
  8. Катушка и конденсатор (для НЧ фильтра) 800 руб. (0.3$)


Ну вот и все по итогам общие затраты составили – 107 910 руб. (50$). Неплохая цена для самодельного саба. Такой категории и мощности.

Динамики: Параметры динамиков таковы:

  1. Номинальная мощность 30 Вт
  2. Максимальная мощность 100 Вт
  3. Диаметр диффузора 14 см
  4. Xmax 12мм
  5. Частота резонанса 29 Гц
  6. Эффективный частотный диапазон (ЧД) 28 – 5 000 Гц
  7. Полный ЧД 18 – 16 000 Гц
  8. Вес одного динамика  1.5 кг
  9. Материал диффузора плотный черный картон
  10. Диаметр катушки 20 мм
  11. Габариты динамика 16 см диаметр, ~ 9 - 11 см глубина
  12. сопротивление 4 Ом

Ну, вот все что мне известно название модели я не знаю, но знаю только производителя это BLAUPUNKT.

Фильтр: Ну что тут рассказать фильтр второго порядка поставил предохранитель  на 4А. Ну, остальное смотрите в схеме (рис. 1)

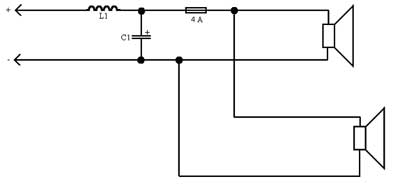

Рис.1 Схема фильтра

Поскольку деталей мало фильтр можно делать по навесной схеме (без платы). Предохранитель лучше всего сделать на разъеме т.к. если будете часто слушать музыку на большой громкости, то  предохранитель может перегорать. Схему можно дополнить, добавив индикатор перегрузки (рис. 2) и еще что-нибудь, на что еще ума хватит.

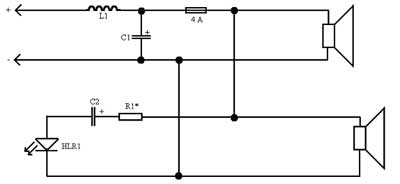

Рис.2 Схема фильтра с индикатором перегрузки

R1 подбирается методом тыка. Принцип работы таков, когда мощность идущая на динамики превысит 52вт, то светодиод HLR1 начинает светиться. С2 нужен, для того чтобы индикатор светился, как можно дольше, чтобы вы смогли это заметить перегрузку  и уменьшить громкость на усилителе, емкость конденсатора C2 лучше всего брать 200 – 2200 мкФ х 40 В., Что еще добавить к фильтру я незнаю можно попробовать би-вайринг для саба это было бы смешно J.

Корпус: Корпус я изготовил из фанеры толщиной 10мм, (знаю, что стенки тонкие для саба и немного вибрируют при воспроизведении, но другой не было, а тратить 40 000 руб. (18$)на лист ДСП такими же размерами что и использованный мною кусок фанера было бы глупо, так как эффекта это дало бы немного, но цена стала бы значительно больше вместо 50$ саб стоил бы 68$ ). Чертеж саба виден на рис. 3.

Рис.3 Чертеж сабвуфера

Тип акустического оформления, выбранный мной закрытый ящик (ЗЯ) т.к. только этот тип оформления подходит под параметры динамиков. Объем ящика был рассчитан и составил 20.7 л. Это соответствует габаритам ВхШхГ 21х43х23см. Внутри стенки корпуса оббиты ватой толщина ее составила около 5мм клеилась вата на клей «супер момент».

АЧХ: В корпусе воспроизводимый диапазон частот получился 22 – 780 Гц. (Рис. 4.)

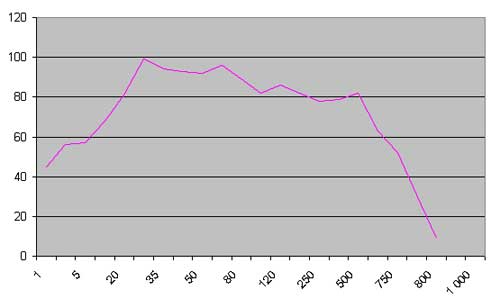

Рис.4 Амплитудно-частотная характеристика сабвуфера

Точность АЧХ гарантировать не могу т.к. снял я ее не специальным микрофоном, а обычным и поэтому могут быть неточности, но небольшие <10%.

Прослушивание: Звучание саба приличное. Испытывал качество звучания на знакомых трэках которые раньше слушал без саба. Звук воспроизводимы сабом получается достаточно хорошим и плотным (заслуга ЗЯ). Лишь одно портит общую картину это то, что диапазон частот саба которые он воспроизводит достаточно громко чтобы их слышать составляет 22 – 780 Гц а как вы, наверное, помните частота резонанса динамиков 29 Гц так что когда саб играет эту частоту слышен явный подъем и гул. Но это можно устранить, добавив звукопоглотителя, но переделывать саб мне нет времени.

Технические Х-Ки готового саба:
Номинальная мощность ................................... 52 Вт
Максимальная мощность ............................... 110 Вт
Частотный диапазон ............................ 22 - 780 Гц
Сигнал / шум ............................................... >= 60 Дб
Диаметр диффузора динамика ................... 2х14 См




Добавил:  Павел (Admin)
