Сетевой адаптер с гальванической развязкой

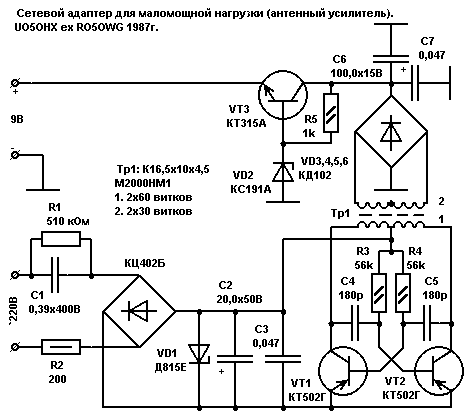

Этот малогабаритный сетевой адаптер разработан для питания конвертера дециметровых волн или других подобных схем. Основной гасящий элемент С1 типа К73-17. VD1 служит для предварительной стабилизации напряжения, и тем самым защиты С2 и диодов моста от высокого напряжения. Тр1 обеспечивает гальваническую развязку от сети (необходимо хорошо изолировать обмотки!). Диоды в обоих мостах могут быть любыми маломощными выпрямительными или импульсными на 20 вольт.

Источник (автор):www.shustikov.by.ru
