В настоящее время традиционные линейные источники питания все больше вытесняются импульсными. Однако, несмотря на это, они продолжают оставаться весьма удобным и практичным решением в большинстве случаев радиолюбительского конструирования (иногда и в промышленных устройствах). Причин тому несколько: во-первых, линейные источники питания конструктивно достаточно просты и легко настраиваются, во-вторых, они не требуют применения дорогостоящих высоковольтных компонентов и, наконец, они значительно надежнее импульсных ИП.

Типичный линейный ИП содержит в своем составе: сетевой понижающий трансформатор, диодный мост с фильтром и стабилизатор, который преобразует нестабилизированное напряжение, получаемое со вторичной обмотки трансформатора через диодный мост и фильтр, в выходное стабилизированное напряжение, причем, это выходное напряжение всегда ниже нестабилизированного входного напряжения стабилизатора. Основным недостатком такой схемы является низкий КПД и необходимость резервирования мощности практически во всех элементах устройства (т.е. требуется установка компонентов допускающих большие нагрузки, чем предполагаемые для ИП в целом, например, для ИП мощностью 10 Вт требуется трансформатор мощностью не менее 15 Вт и т.п.). Причиной этого является принцип по которому функционируют стабилизаторы линейных ИП. Он заключается в рассеивании на регулирующем элементе некоторой мощности Ppac = Iнагр * (Uвх - Uвых) .Из формулы следует, что чем больше разница между входным и выходным напряжением стабилизатора, тем большую мощность необходимо рассеивать на регулирующем элементе. С другой стороны, чем более нестабильно входное напряжение стабилизатора, и чем больше оно зависит от изменения тока нагрузки, тем более высоким оно должно быть по отношению к выходному напряжению. Таким образом видно, что стабилизаторы линейных ИП функционируют в достаточно узких рамках допустимых входных напряжений, причем эти рамки еще сужаются при предъявлении жестких требований к КПД устройства. -ато достигаемые в линейных ИП степень стабилизации и подавление импульсных помех намного превосходят другие схемы. Рассмотрим несколько подробнее применяемые в линейных ИП стабилизаторы.

Простейшие (т.н. параметрические) стабилизаторы основаны на использовании особенностей вольт-амперных характеристик некоторых полупроводниковых приборов - в основном, стабилитронов. Их отличает высокое выходное сопротивление. невысокий уровень стабилизации и низкий КПД. Такие стабилизаторы применяются только при малых нагрузках, обычно - как элементы схем (например, в качестве источников опорного напряжения). Примеры параметрических стабилизаторов и формулы для расчета приведены на рис. 3.3-1.

Линейные источники питания 3-3-11.jpg

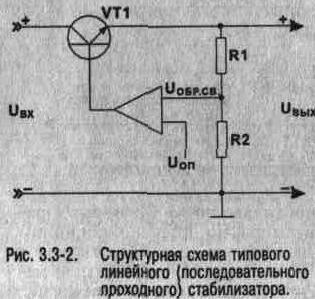

Последовательные проходные линейные стабилизаторы отличаются следующими характеристиками: напряжение на нагрузке не зависит от входного напряжения и тока нагрузки, допускаются высокие значения тока нагрузки, обеспечивается высокий коэффициент стабилизации и малое выходное сопротивление. Структурная схема типового линейного стабилизатора представлена на рис. 3.3-2. Основной принцип на котором основана его работа - сравнение выходного напряжения с некоторым стабилизированным

опорным напряжением и управление на основе результатов этого сравнения главным силовым элементом стабилизатора (на структурной схеме-т.н. проходной транзистор VT1, работающий в линейном режиме, но это может быть и группа компонентов), на котором и рассеивается избыточная мощность (см. приведенную выше формулу).

Линейные источники питания 3-3-12.jpg

В большинстве случаев радиолюбительского конструирования в качестве источников питания устройств могут применяться линейные ИП на основе микросхем линейных стабилизаторов серии К(КР)142. Они обладают очень хорошими параметрами, имеют встроенные цепи защиты от перегрузок, цепи термоком-пенсации и т.п., легко доступны и просты в применении (большинство стабилизаторов этой серии полностью реализованы внутри ИС, которые(имеют всего три вывода). Однако при конструировании линейных ИП большой мощности (25-100 Вт) требуется более тонкий подход, а именно: применение специальных трансформаторов с броневыми сердечниками (имеющих больший КДП), прямое использование только интегральных стабилизаторов невозможно ввиду недостаточности их мощности, т.е. нужны дополнительные силовые компоненты и, как следствие, дополнительные цепочки защиты от перегрузки, перегрева и перенапряжения. Такие ИП выделяют много тепла, предполагают установку многих компонентов на больших радиаторах и, соответственно, достаточно габаритны; для достижения высокого коэффициента стабилизации выходного напряжения требуются специальные схемные решения.
