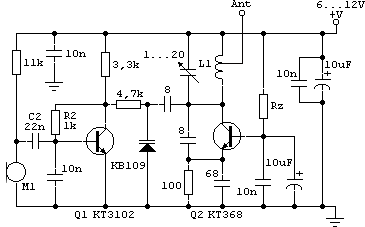

   УКВ ЧМ радиомикрофон на 60 - 100 МГц
    Главная -> Статьи -> Шпионские штучки -> УКВ ЧМ радиомикрофон на 60 - 100 МГц


<< Назад в раздел   Распечатать Дата добавления: 2010-08-11 | Просмотров: 7105


Радиус действия - до 400м.
L1 - 5...6 витков ПЭЛ-0,5 с отводом от 2 витка сверху.
Микрофон МKЭ-3, МKЭ-33 и др. аналогичные.
Мощность 15-200 мВт - зависит от тока потребления 5-30 мА (установить подбором Rz 5-47 кОм).
Антена 15-100 см (гибкий или жесткий провод) или 75-100 витков ПЭЛ-1.0 на диам. 4 мм.



Добавил:  Павел (Admin)
Автор:  Неизвестно
