   Простой РМ на 144 MHz мощностью 20 мВт
    Главная -> Статьи -> Шпионские штучки -> Простой РМ на 144 MHz мощностью 20 мВт


<< Назад в раздел   Распечатать Дата добавления: 2010-08-17 | Просмотров: 6708


     Задающий генератор передатчика выполнен на транзисторе VT2. Его частота стабилизирована кварцевым резонатором ZQ1 на частоту 72 MHz, который возбуждается на второй механической гармонике. Катушка L1 служит для установки глубины модуляции задающего генератора. Контур L2C3 настроен на частоту 144 MHz.

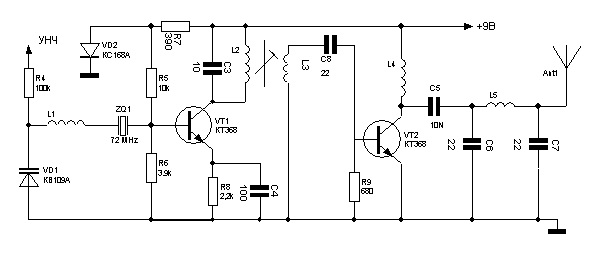

Схема простого жучка на 144 MHz мощностью 20 мВт

     Сигнал ВЧ через катушку связи L3 поступают на оконечный усилитель мощности VT3, который работает в режиме С с высоким КПД. Нагрузкой оконечного каскада служит катушка L4. Усиленный сигнал поступает на П-образный фильтр L5C6C7 и далее в антенну.

     Антенна представляет собой кусок многожильного провода длинной 25см.

     Данные катушек индуктивности приведены в таблице.

L

N

d

M

D

l

Примечание

L1

12

0,25

ПЭВ

4

-

Rаркас

L2

5

0,25

ПЭВ

5

-

Сердечник МП 100

L3

3

0,25

ПЭВ

-

-

Поверх L1

L4

3

0,56

ПСР

8

7

Бескаркасная

L5

3

0,56

ПСР

8

8

Бескаркасная

L - индуктивность;

N - число витков;

d - диаметр провода;

М - тип провода;

D - диаметр каркаса;

l - длинна намотки.


Добавил:  Павел (Admin)
Автор:  Неизвестно
