Импортный телефонный жучек

<< Назад в раздел Распечатать

Дата добавления: 2010-08-21 | Просмотров: 6305

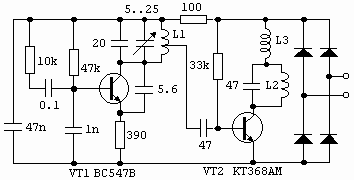

Вот смотрю народ тут высказывает недовольство :) типа того шо схемки "для чайников". ну чтож раз надо посложнее то ловите. Вот вам телефонный баг с дальностью до 200м, линия в качестве антенны, включение в разрыв линии. Подобные схемы юзают буржуйские продавцы жучков и позиционируют их как любительские что тем не менее позволяет говорить о достаточно хорошем качестве. Данная схема срисована с одного из таких образцов.

Думаю не стоит подробно описывать работу схемы, те кто инетересуются "схемами не для чайников" итак все поймут ;) Приведу лишь краткое описание. Катушки L1 и L2 содержат по 6 витков провода 0.5 на оправке 2.8мм (стержень от ручки). L3 - 8 витков на оправке 4мм (здесь можно экспериментировать тк от этой катушки фактически зависит дальность приема). Диоды - КД521в или буржуйские 1N4148. Иногда может быть необходимо подобрать напряжение на диодном мосте в пределах 12в (ведь на буржуйских линиях напряжение ниже чем на наших), зашунтировав его резистором 0.2-1k. Аналог транза ВС547 - КТ3102. вот фотография оригинала (собрано из набора):

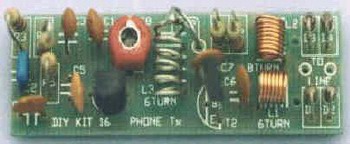

буржуйский телефонный баг

Добавил: Павел (Admin)
Автор: Неизвестно
