   Распайка интерфейсного кабеля для телефонов Siemens
    Главная -> Статьи -> Сотовая связь -> Распайка интерфейсного кабеля для телефонов Siemens


<< Назад в раздел   Распечатать Дата добавления: 2011-01-05 | Просмотров: 11062


В настоящее время существует 2 модификации интерфейсного кабеля: для модельного ряда Siemens A/C/S/M 25,28,35,36,45, A50, SL45,... (толстый разъем) и для Siemens х50,х55 (плоский разъем).
Для старых моделей распайка интерфейсного кабеля приведена на схеме ниже:
Картинка с распайкой интерфейсного кабеля старых моделей телефонов siemens
Пояснение: на левом и правом коннекторе обращайте внимание только на обозначения вроде GND_1, где GND - название сигнала, 1 - номер контакта на разъёме.

Для новой линейки моделей мобильников siemens распайка интерфейсного шнурка выглядит так:
Картинка с распайкой интерфейсного кабеля новых моделей телефонов siemens

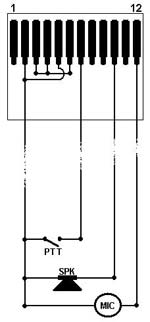

Распайка гарнитуры для мобильных телефонов siemens M55, x50,x55 приведена на рисунке ниже:
Распайка гарнитуры siemens x50,x55 и более новых моделей
