   Инструкция по эксплуатации мозгового электростимулятора
    Главная -> Статьи -> Медицинская техника -> Инструкция по эксплуатации мозгового электростимулятора


<< Назад в раздел   Распечатать Дата добавления: 2011-10-27 | Просмотров: 9619

Прошивка v1.0

Мозговой электростимулятор (далее стимулятор) предназначен для проведения ТЭС (TES) (транскриниальная электростимуляция) и ЦЭС (CES) (церебральная электростимуляция) терапии. Принцип его работы заключается в воздействии на головной мозг пациента слабыми электрическими импульсами сложной формы.

Подробнее о ТЭС (TES) и ЦЭС (CES) терапии можно прочитать в различных источниках. Для поиска руководствуйтесь следующими терминами: [транскриниальная электростимуляцияk, [центр транскриниальной электростимуляцииk, [Доктор ТЭСk, [Трансаирk, [Альфарияk.

ПЕРЕДНЯЯ ПАНЕЛЬ СТИМУЛЯТОРА

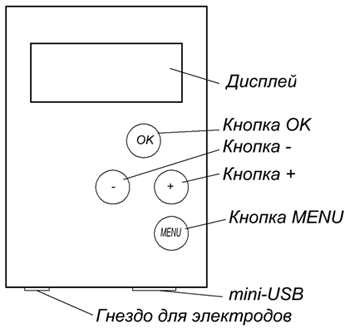

На передней панели стимулятора расположены дисплей и кнопки. В нижней части располагаются два разъёма, один из них предназначен для подключения электродов, а второй для зарядного устройства формата mini-USB.

Передняя панель

Дисплей отображает текущее состояние стимулятора, устанавливаемые параметры и т.п.

Кнопка [ОКk предназначена для включения/выключения устройства, а так же управления запуском и остановом стимуляции.

Кнопка [MENUk используется для входа в меню выбора номера программы, времени таймера, токов, режима, полярности и т.д.

Кнопки [+k и [-k используются для изменения параметров в меню.

ПОДГОТОВКА СТИМУЛЯТОРА К РАБОТЕ И РАБОТА С НИМ

  1. Определитесь, какой вид стимуляции вы хотите осуществить, в соответствии с этим возьмите нужные вам электроды. Для церебральной стимуляции (программа 01) применяются электроды в виде клипсов на уши. А для транскриниальной стимуляции (программы 02-05) применяются электроды, которые крепятся на лбу и затылке.
  2. Закрепите электроды на себе (на пациенте) используя ватные прокладки (для этой цели неплохо подходят косметические ватные диски).
  3. Подключите электроды к стимулятору.
  4. Включите стимулятор, выберете нужную программу и установите таймер на желаемое время.
  5. Запустите процесс стимуляции.
  6. Увеличивайте ток до появления ощущений покалывания или подёргивания. Не устанавливайте ток в положение, при котором ощущается дискомфорт. Если дискомфорт появился, снизьте ток.
  7. По истечению таймера стимулятор перейдёт в исходное состояние и стимуляция отключится. Выключите стимулятор, отключите электроды от стимулятора и снимите электроды с пациента.

ПРОГРАММЫ

PPPPPPPPPPP В устройстве имеется 6 программ, одна из которых это ручной режим, на неё не распространяется таймер, и она предназначена для профессионалов и [экспериментаторовk. Одна из программ вырабатывает сигнал, аналогичный аппарату [Альфарияk. И остальные сигналы аналогичны сигналам, вырабатываемым аппаратами [Трансаир 05k и [Доктор ТЭСk.

PPPPPPPPPPP Программа 00. Ручной режим. На него не распространяется таймер. В этом режиме можно изменять такие параметры как вид импульсов (биполярные, униполярные), частоту следования, длительность импульсов, величину токов импульсов и постоянной составляющей (в униполярном режиме), выбрать полярность (в униполярном режиме), а так же разделить импульсы на пачки с выбором количества импульсов в пачке и паузы между пачками. Для этого режима возможно применение обоих видов электродов.

PPPPPPPPPPP Программа 01. Вырабатывает биполярный сигнал сложной формы, аналогичный сигналу, который вырабатывает аппарат [Альфарияk. Для этого режима используются электроды в виде клипсов на уши.

PPPPPPPPPPP Программа 02. Биполярные импульсы с частотой 77.5 Гц и длительностью 3.3 мс. Такой же сигнал вырабатывают аппараты [Трансаир 05k и [Доктор ТЭСk. Для этого режима используются электроды, которые крепятся на лбу и затылке.

PPPPPPPPPPP Программа 03. Униполярные импульсы с частотой 77.5 Гц и длительностью 3.3 мс. Такой сигнал вырабатывает аппарат [Трансаир 05k. Для этого режима используются электроды, которые крепятся на лбу и затылке.

PPPPPPPPPPP Программа 04. Биполярные импульсы с частотой 77.5 Гц с частотной модуляцией (девиация 5 Гц) и длительностью 3.3 мс. Такой сигнал вырабатывает аппарат [Трансаир 05k. Для этого режима используются электроды, которые крепятся на лбу и затылке.

PPPPPPPPPPP Программа 05. Униполярные импульсы с частотой 77.5 Гц с частотной модуляцией (девиация 5 Гц) и длительностью 3.3 мс. Такой сигнал вырабатывает аппарат [Трансаир 05k. Для этого режима используются электроды, которые крепятся на лбу и затылке.

ИНТЕРФЕЙС

PPPPPPPPPPP Для включения устройства нажмите и удерживайте кнопку [OKk до появления на дисплее приветствия в виде надписи [-HI-k.

PPPPPPPPPPP Спустя 1 секунду на дисплее отобразится уровень заряда батареи в виде [b.xxxk, где ххх уровень заряда в процентах (%), 100 полный заряд, 0 батарея разряжена. Если же при включении попеременно отображаются сообщения [BATk [LOUk (от англ. BATTERY LOW слабая батарея) это значит, что заряд батареи, ниже критического и для работы стимулятора требуется зарядить батарею. При критическом разряде батареи стимулятор автоматически выключается.

PPPPPPPPPPP Если уровень заряда батареи достаточный стимулятор переходит в исходное состояние, о чём свидетельствует надпись [STOPk (стимуляция остановлена).

PPPPPPPPPPP Для выбора программы и установки таймера в исходном состоянии нажмите кнопку [MENUk, повторное нажатие кнопки [MENUk листает параметры, а по окончанию пунктов переводит обратно в исходное состояние. Параметры:

PPPPPPPPPPP [Pr.xxk выбор номера программы (00-05), где хх номер программы (см. ПРОГРАММЫ)

PPPPPPPPPPP [t.xxxk установка времени таймера (5-100), где ххх время в минутах.

PPPPPPPPPPP При нажатии кнопки [OKk происходит быстрый выход в исходное состояние, установленное значение параметра при этом сохраняется.

Что бы запустить процесс стимуляции необходимо кратковременно нажать кнопку [OKk. При этом на дисплее отобразится 4 точки (идёт процесс запуска повышающего преобразователя напряжения и его тестирование). Далее стимулятор переходит в рабочий режим, о чём свидетельствует передвигающаяся чёрточка. При этом передвижение по верхней части дисплея говорит о работе программы 00, а по нижней о работе в остальных программах.

В программах 01-05 так же с движением чёрточки периодически отображается оставшееся время таймера в виде [ММ.ССk (где ММ минуты, СС секунды). Такое непостоянное отображение времени вызвано целесообразностью экономить заряд батареи.

PPPPPPPPPPP В рабочем состоянии (программы 01-05) кнопками [+k и [-k регулируется ток (0.00 5.10), приблизительно это значение соответствует величине тока в мА.

PPPPPPPPPPP При нажатии кнопки [MENUk можно установить дополнительные параметры (если они предусмотрены в текущей программе). Это доступно для программ с униполярными импульсами:

PPPPPPPPPPP [d.cur.k - (от англ. Direct current постоянный ток) величина постоянной составляющей (0.00 5.10), приблизительно это значение соответствует величине тока в мА.

PPPPPPPPPPP [Pol.xk - (от англ. Polarity полярность), где х - два значения [nk или [pk, что соответствует позитивной и негативной полярности униполярных импульсов.

PPPPPPPPPPP Нажатие на кнопку [OKk приводит к останову стимуляции, а при нахождении в меню позволяет быстро из него выйти, не останавливая стимуляцию.

PPPPPPPPPPP При работе программы 00 (ручной режим) значение времени таймера не отображается. При отображении процесса стимуляции (передвигающаяся чёрточка) кнопки [+k и [-k не работают. Все параметры меняются в меню (для перехода в меню нажмите кнопку [MENUk). В меню присутствуют следующие параметры:

PPPPPPPPPPP [c.typk - (от англ. Current typ вид тока), графически отображает вид тока: [o`o`k - биполярный, [_0_0k - униполярный.

PPPPPPPPPPP [Freq.k - (от англ. Frequency частота), частота следования импульсов в герцах, (1.00-99.99).

PPPPPPPPPPP [A.cur.k - (от англ. Alternating current переменный ток) величина тока импульсов (0.00 5.10), приблизительно это значение соответствует величине тока в мА.

PPPPPPPPPPP [Uidtk - (от англ. Widt ширина) длительность импульсов в мс, (0.1-999.9).

PPPPPPPPPPP [PULS.k - (от англ. Pulses импульсы) количество импульсов в пачке (актуально, если пауза между пачками не равна нулю).

PPPPPPPPPPP [PAUS.k - (от англ. Pause пауза) пауза между пачками импульсов в секундах (0.000-9.999).

PPPPPPPPPPP [d.cur.k - (от англ. Direct current постоянный ток) величина постоянной составляющей (0.00 5.10), приблизительно это значение соответствует величине тока в мА.

PPPPPPPPPPP [Pol.xk - (от англ. Polarity полярность), где х - два значения [nk или [pk, что соответствует позитивной и негативной полярности униполярных импульсов.

PPPPPPPPPPP Нажатие на кнопку [OKk приводит к останову стимуляции, а при нахождении в меню позволяет быстро из него выйти, не останавливая стимуляцию.

PPPPPPPPPPP Для того что бы выключить стимулятор нажмите и удерживайте кнопку [OKk (в исходном состоянии, когда на дисплее отображается [STOPk). При этом на дисплее в течении 2 секунд отображается [bye..k и стимулятор отключается.

ВНИМАНИЕ. В устройстве предусмотрено автовыключение питания для предотвращения бессмысленного разряда батареи, оно срабатывает спустя 10 секунд при бездействии в исходном состоянии. Автовыключение равносильно принудительному выключению питания (ужержание [OKk).

ПРИМЕЧАНИЕ: Настройки стимулятора сохраняются в энергонезависимой памяти, на их сохранность не влияет уровень заряда батареи. В энергонезависимой памяти сохраняются только: номер текущей программы, время таймера и все параметры ручного режима (программа 00) за исключением величин токов. Величины токов всегда сбрасываются в ноль при каждом сеансе. Сохранение настроек происходит в момент окончания (или принудительного останова) процесса стимуляции.

ЗАРЯД БАТАРЕИ

Для заряда внутренней аккумуляторной батареи используется зарядное устройство формата mini-USB с выходным напряжением 5 вольт и нагрузочной способностью не менее 300 мА, а так же USB порт ПК через кабель USB miniUSB. На ПК стимулятор ни каким образом определяться не должен.

При подключении ЗУ к разъёму mini-USB стимулятор автоматически переходит в режим заряда и любые другие действия со стимулятором блокируются до тех пор пока ЗУ не будет отключено. Это сделано в целях обеспечения электробезопасности пациента.

Процесс заряда батареи отображается на дисплее в виде мерцающего индикатора уровня заряда [b.xxxk, где ххх текущий уровень заряда в процентах. Полностью заряженной батарея считается при значении 100 (%). В этом состоянии мерцание принимает несколько иной характер.

!!!ВНИМАНИЕ!!! В целях электробезопасности пациента категорически запрещается питать стимулятор от сетевых блоков питания, адаптеров, USB-портов ПК, т. е. любых устройств подключенных непосредственно к электросети. Используйте только аккумуляторные батареи или гальванические элементы ([батарейкиk).
