Пассивный регулятор тембра с изменяемыми частотами перегиба усовершенствованный


Схема

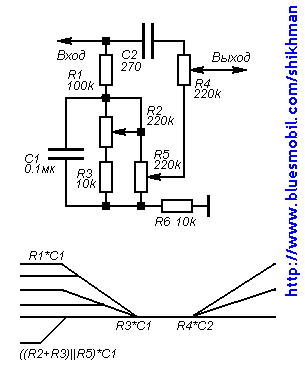

В качестве примера изящного схемотехнического решения регулятора тембра можно привести темброблок, использовавшийся в различных вариациях в ламповых усилителях электрогитар. "Изюминкой" данного регулятора является изменение частот перегиба АЧХ в процессе регулирования, что приводит к интересным эффектам в звучании "классической" электрогитары. Базовая его схема изображена на верхнем рисунке, а аппроксимированные ЛАЧХ - на нижнем. Там же приведены расчетные зависимости для определения постоянных времени точек перегиба.

Нетрудно заметить, что регулировка в области низших звуковых частот изменяет частоты перегиба, не меняя наклон АЧХ. Когда движок переменного резистора R4 находится в нижнем (по схеме) положении, АЧХ на низших частотах линейна. При перемещении же движка вверх на ней появляется подъем, причем точка перегиба в процессе регулирования сдвигается в область более низких частот. При дальнейшем перемещении движка верхняя (по схеме) секция резистора R4 начинает шунтировать резистор R2, что вызывает сдвиг высокочастотной точки перегиба в область более высоких частот. Таким образом, при регулировании подъем низких частот дополняется спадом средних. Регулятор высоких частот представляет собой простейший фильтр первого порядка и особенностей не имеет.
