Тонкомпенсированный регулятор громкости на резисторе с одним отводом


Тонкомпенсация обычно реализуется частотно-зависимыми делителями (реже - фильтрами), связанными с регулятором громкости. Принципиальный недостаток большинства известных регуляторов на переменных резисторах с отводами - недостаточная степень коррекции АЧХ в области низших частот при малой громкости. Для лучшего приближения к кривым равной громкости необходимо использовать переменные резисторы с несколькими отводами [1] или выполнять регулятор с распределенной частотной коррекцией [2]. Однако такие регулирующие устройства весьма сложны в реализации и поэтому применяются довольно редко.

Схема

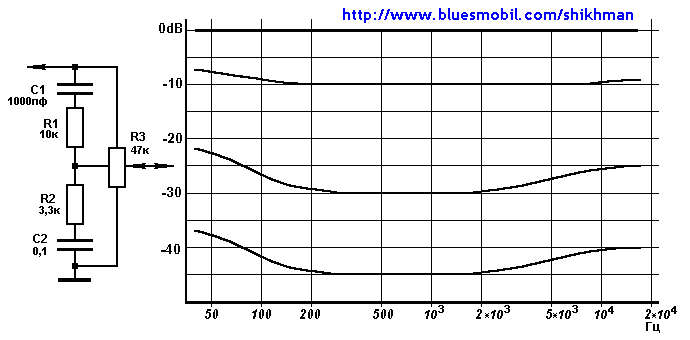

Наибольшее применение как в промышленных, так и в любительских конструкциях получили ТРГ на резисторе с одним отводом, схема которого приведена на рисунке. Отвод обычно делается от 1/10 общего сопротивления переменного резистора (считая от нижнего по схеме вывода), что соответствует приблизительно 1/4...1/3 угла поворота движка регулятора. Подключение к отводу RC- цепи превращают регулятор в частотно-зависимый делитель. Цепь R1C1 обеспечивает подъем АЧХ на высших частотах звукового диапазона, а R2C2 - на низших. Однако подобным регуляторам свойственны существенные недостатки. Так, обеспечиваемая ими степень коррекции АЧХ в области низших частот явно недостаточна (не более 8...10 дБ на частоте 50Гц), а в процессе регулировки заметен ступенчатый характер коррекции. По мере снижения громкости после прохождения отвода степень коррекции уже не меняется, тогда как именно при малой громкости она должна быть максимальной. Попытки увеличить степень коррекции уменьшением сопротивления резистора R2 приводят к появлению характерного провала АЧХ на средних частотах в момент прохождения отвода. И все-таки, несмотря на указанные недостатки, многие конструкторы усилителей ЗЧ выбирают именно такой ТРГ из-за его простоты. Указанные на рисунке номиналы элементов типичны для большинства конструкций. Иногда резистор R1 может отсутствовать. В этом случае емкость конденсатора C1 должна быть примерно в два раза меньше.

Литература
  1. Иванов А. Тонкомпенсированный регулятор громкости - Радио №12/1993 с.21
  2. Зуев П. Регулятор громкости с распределенной частотной коррекцией - Радио №8/1986 с.49-51
  3. Давыдов М. Акустические системы радиовещательных приемников - Радио №4/1956 с.52-54
  4. Боздех Й. Конструирование дополнительных устройств к магнитофонам (1977, пер. с чешского) - М. Энергоиздат, 1981. с.174,188.
