5-ти полосный стерео эквалайзер с регулировкой громкости и баланса на CXA1352AS



Рассматриваем схему эквалайзера с 5-ю полосами регулировки, а также с регулировкой уровня сигнала и баланса на микросхеме CXA1352AS от Sony. Регулировки происходят одновременно по двум каналам, что делает эту схемку удобной для встраивания в какой нибудь простенький стерео усилитель.

Основные параметры схемы следующие:

Напряжение питания, В . . . . . . . . . 4…10
Потребляемый ток, мА. . . . . . . . . . 8
Количество полос эквалайзера. . . . . . 5
Диапазон регулировки, дБ. . . . . . . . 12…+14
Диапазон регулировки громкости, дБ. . . 94…0
Диапазон регулировки баланса, дБ. . . . 66…0
Коэффициент гармоник, % . . . . . . . . 0,25
Отношение сигнал/шум, дБ. . . . . . . . 93

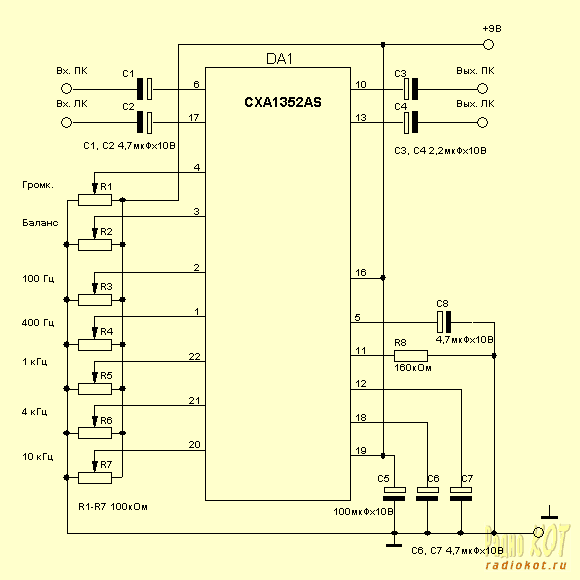

Схема:

Схема стерео эквалайзера

Резистор R1 регулирует уровень сигнала, R2 - баланс, резисторы R3-R7 усиливают/ослабляют выбранную частоту.

Комплектация:

Обозначение на схеме

Номинал

C1

4,7мкФх10В

C2

4,7мкФх10В

C3

2,2мкФх10В

C4

2,2мкФх10В

C5

100мкФх10В

C6

4,7мкФх10В

C7

4,7мкФх10В

C8

4,7мкФх10В

R1

100кОм (переменный)

R2

100кОм (переменный)

R3

100кОм (переменный)

R4

100кОм (переменный)

R5

100кОм (переменный)

R6

100кОм (переменный)

R7

100кОм (переменный)

R8

160кОм

DA 1

CXA1352AS

Источник: www.radiokot.ru
