   Мегашокер-2. Электрошокер повышенной эффективности
    Главная -> Статьи -> Бытовая электроника -> Мегашокер-2. Электрошокер повышенной эффективности


<< Назад в раздел   Распечатать Дата добавления: 2007-12-09 | Просмотров: 10543


Данная схема представляет собой усовершенствованный вариант исходной схемы МегаШокера. За счёт юзания ШИМ-контроллера с комплементарным выходом нагрев транзисторов в ней намного меньше, соответственно выше КПД устройства (>90%). Трансформаторы, ес-но, такие же как и в первом варианте схемы. Частота преобразователя вроде подстраивается R5, но С7, видимо, придётся подбирать для необходимой мощности(начиная где-нить с 2 нФ). С7 должен быть рассчитан на напряжение не ниже 630v. Остальное - см. описалово к МегаШокеру v1.1 По поводу площади сечения сердечника транса Т2: 450 кв.мм не шутка, я себе сделал даже 540. Только такой транс будет без потерь передавать импульсы энергией 1,8...2,4 Дж. Размеры устройства: сложилось тут мнение, что девайс придётся возить за собой на тележке. :) Авторитетно заявляю: нифига,- всё в ваших руках! И в кошельке ;)

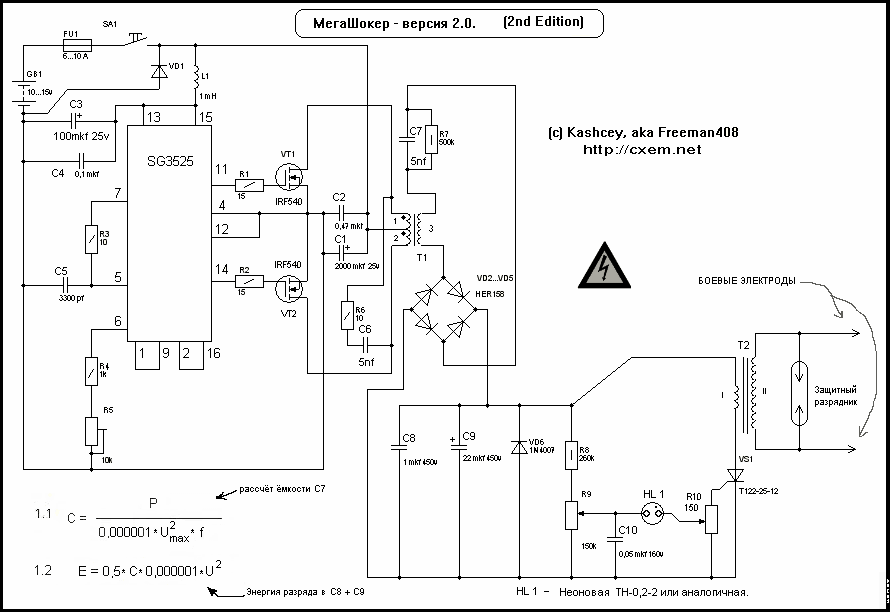

Мегашокер-2

Я изначально рассчитывал, что девайс будет НЕкарманным, но способы сделать его достаточно компактным есть. Можно снизить мощность и выходное напряжение устройства до 20...25 Вт и 20...30 Kv соответственно (тогда Т2 также можно будет сделать меньших размеров). И поставить компактный источник питания, например батарею из 5 литиевых батареек CR123А, они вроде должны давать такую мощность. Эффективность устройства должна снизится незначительно (правда, при таком относительно низком напряге электроды нужно будет сделать заостренными, чтобы они частично протыкали одежду). Вот что нельзя уменьшать - так это расстояние между электродами, делать его меньше 10 см просто нецелесообразно.Ещё вариант - ничего не снижая сделать устройство в виде дубинки (с раскладными "рогами" на конце для обеспечения большого расстояния между электродами). Можно также выполнить девайс в виде жилета, разместив в нём источник питания и преобразователь с трансом Т1, а остальное - в компактном корпусе, соединяемом с жилетом с помощью шнура. ... Короче,- вариантов много :)Если же хочется более надёжного поражения противника, и/или финансы не позволяют заиметь компактный, но мощный аккумулятор/батарейку, то придётся привыкнуть к мысли, что девайс по определению не будет влезать в карман. Тогда носить его можно будет в поясной сумке, просто за ремнём, и т.д., способов существует опять же множество.

Руководство для чайников: прежде всего ищем подходящий источник питания (я поставил аккум СА1213 :), можно чё-нить поменьше из этой серии), и находим компромис: достаточная для Вас эффективность, не слишком большие размеры, и не слишком высокая стоимость. Далее - внимательно читаем описалово к "МегаШокер v1.1" и догоняем, как рассчитать параметры схемы (соотношение [мощность импульсов/выходной напряг] при частоте разрядов не ниже 25 в секунду (лучше - 30...40)), после чего, ясный пень, рассчитываем. Потом соображаем насчёт корпуса и берёмся за паяльник. Немного про безопасность: Да, устройство такой мощности может при неправильном применении вызвать кердык, точно так же, как например сковородка - если ей с размаху дать в череп. Данный девайс рекомендован тем, кто заботится о своём здоровье. Тем, кто заботится о здоровье противника советую просто носить с собой баночку вазелина ;))))). Конкретно: Нельзя давать разряд МегаШокера в область сердца и в позвоночник. В голову - тоже нельзя, поскольку так можно отформатировать мозги, (тогда противник разучится говорить, а ходить будет исключительно под себя).

Тактика применения: резко ткнуть противника шокером и колбасить током чем подольше (секунд 5 :), после чего - по обстоятельствам (покинуть место происшествия, дополнительно утрамбовать объект, вызвать милицию). На случай разборок с милицией можно купить какой-нить дешёвый шокер и сделать для него насадку, чтобы у него и МегаШокера совпадали форма электродов и расстояние между ними, и потом в случае чего с невинным лицом предъявить это дело полицаям.В местах касания электродов могут оставаться небольшие покраснения (иногда ожоги 1-й степени диаметром до 3мм. ), что намного гуманнее, чем, скажем, последствия от удара дубинкой/кастетом/ногой в рыло или куда-нибудь ещё. Таким образом основное достоинство электрошокеров - то, что они не наносят серьёзных травм (можно сначала загасить оппонента, а уже потом выяснять что к чему( :)). Люди, однажды ставшие жертвой нападения, часто именно так и поступают.). Шокер, как и любое другое оружие самообороны, нужно применять в комплексе. Например: носить с собой МегаШокер + газовый баллончик/пистолет + какой-нить там пояс по дзюдо. И применять то, что наиболее подходит для данной конкретной ситуации.Ещё, что касается безопасности,: нужно иметь в виду, что разряд конденсаторов С8 и С9, а так же прикосновение к выводам вторичной обмотки Т2 могут вызвать кердык, если разряд пройдёт от руки к руке. Соблюдайте правила техники безопасности!


Добавил:  Павел (Admin)
Автор:  Kashcey
