   Тракт ПЧ ЧМ автомагнитолы на микросхемах
    Главная -> Статьи -> Радиоприемники -> Тракт ПЧ ЧМ автомагнитолы на микросхемах


<< Назад в раздел   Распечатать Дата добавления: 2008-02-21 | Просмотров: 6659


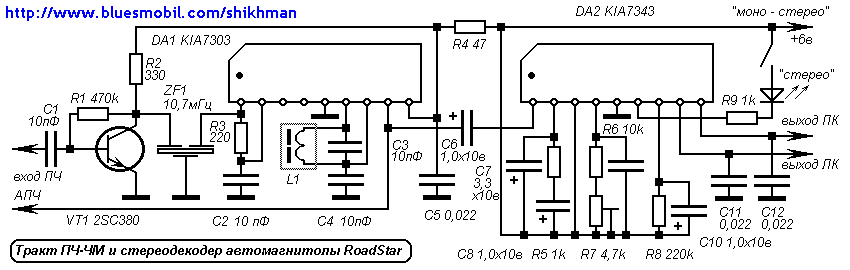

схема

По такой же или сходной схеме выполнен радиоприемный тракт практически всех дешевых автомагнитол азиатского производства с аналоговой настройкой. Тракты АМ, ЧМ и стереодекодер выполнены на одной микросхеме CXA1238 фирмы Sony, включенной по типовой схеме. Перестройка приемника производится счетверенным блоком конденсаторов переменной емкости. Коммутация диапазонов - внутренняя по выводу 15, единственный орган управления - переключатель SA1. Сигналы диапазона СВ выделяются входной цепью L1C2L5CP2.1 и поступают на вход тракта АМ (вывод19). Контур гетеродина L7C6CP2.2 подключен к микросхеме полностью. Широкополосная входная цепь диапазона УКВ образована контуром L2C3C1, далее сигнал после резонансного УВЧ (нагрузка - контур L3C5CP1.1) поступает на преобразователь частоты. Широкополосный УПЧ общий для обоих трактов, избирательность определяется пьезофильтрами ZF1 и ZF2. Резонатор ZF3 входит в состав ЧМ-детектора с ФАПЧ. Стереодекодер помимо основной функции выполняет функции линейного усилителя в тракте АМ. Подстроечным резистором RP1 устанавливают режим работы стереодекодера (частота поднесущей - 38 кГц, синхронизируемая пилот-тоном).. Конденсаторы C21 , C22 совместно с резисторами R10,R11 образуют цепи компенсации предискажений.
