После завершения цикла передач о Маэстро Гроссо, многие горячие головы поостынут.
Предлагаю свой вариант, Маэстро Минимус.
В основу данного усилителя легла любовь к прямонакальным лампам.

Длительное время, слушая музыку, экспериментируя с разными усилителями и акустикой, столкнулся с любопытным эффектом, лучший звук получался на номинальной мощности усилителя. То есть, слушая 5-ватный усилитель желательно использовать его на этой мощности, 10-ти ваттный на 10, ну и т.д. Акустика у меня чувствительная, а слишком громко мне не нравится, хочется комфортного для себя уровня. Имея обычную стандартную, к тому ж слегка квадратизированную в процессе ремонта, комнату для прослушивания «живая система» http://audioportal.ru/diy/new/ua1ong/,  не очень то легко пользовать 4-7 ваттный ламповый усилитель с акустикой чувствительностью в 95дб в ограниченном пространстве на номинальной мощности. И тут меня осенило. Что если сделать маленький однотактник на один ватт (однотактный одноватник – звучит!), что как раз и есть комфортный уровень мощности для моей комнаты, причем одним выстрелом напрочь убивается три зайца. Первый, по номинальной мощности, второй, по габаритам и третий, самый существенный, занять мозги и руки, чтоб не думали о всякой фигне и не лезли в ненужные места ;)).
Выбор оконечной лампы для усилителя был очень простой, прямой накал, выходная мощность меньше, чем у 6С4С.
 По всем критериям подходила 4П1Л.
Схемотехника и детали в одной весовой категории как у SE 6С4С и РР 6С4С.
 Накал ламп 4П1Л  постоянным током. Выходные трансформаторы  поставлены в акустику.

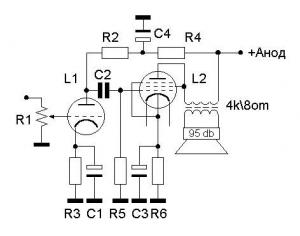

Схема усилителя 6Н8С+4П1Л:

Схема усилителя 6Н8С - 4П1Л



R1-ALPS 100K     R2- 18k ВС2      R3- 2k ПТМН     R4-18k ВС2     R5-470k ВС2      R6-820 ВС2
С1-1000х16в       С2-0,2 CCГ    С3-47х100в  С4-330х450в
Л1-12 6Н8С   Л2-4П1Л

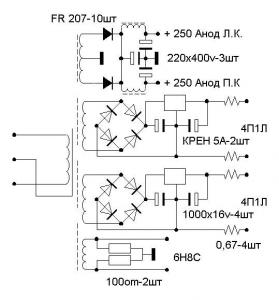

Блок питания 6Н8С+4П1Л:

Блок питания 6Н8С-4П1Л


Фото 1. Очередь на прослушку.

Очередь на прослушку

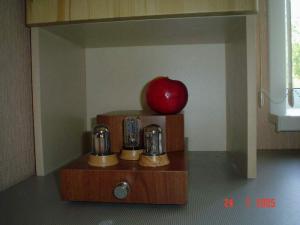

Фото 2. Победителю-награда.

Победителю-награда

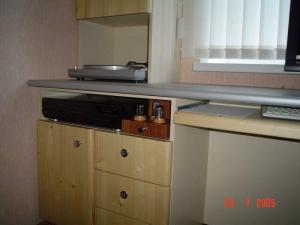

Фото 3. Усилитель занял своё место.

Усилитель занял своё место

В следующей конструкции был произведён апгрейд, первая лампочка стала 4Ж1Л, в катоде аккумулятор.

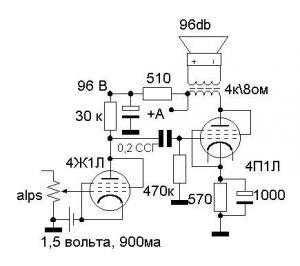

Схема 4Ж1Л+4П1Л:

Схема 4Ж1Л+4П1Л
Блок питания 4Ж1Л+4П1Л:

Блок питания 4Ж1Л+4П1Л



В настоящее время этот усилитель используется с акустикой TQWT Fostex  PS 300, озвучивает комнату 18 квадратов.
