   Усилитель SE на лампах 6П44СМ
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Усилитель SE на лампах 6П44СМ
<< Назад в раздел   Распечатать   Рекомендовать Дата добавления: 2008-03-28 | Просмотров: 11059


Данный усилитель разрабатывался исключительно для проверки на звуковые качества лампы завода "Рефлектор" 6П44СМ.

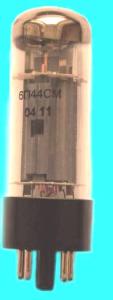

Фото 1. 6П44СМ

Были сделаны варианты с фиксированным и автоматическим смещением, драйвер на триоде, пентоде в триодном включении, SRPP.

Получены следующие данные для 6П44СМ(в триоде):
Анод-250 вольт.
Анодный ток-80 ма.
Сетка-38 вольт.
Нагрузка 3 ком8ом.

Я остановился на схеме, которая приводится ниже.

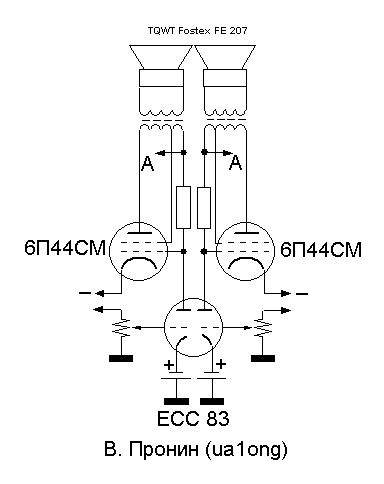

Схема

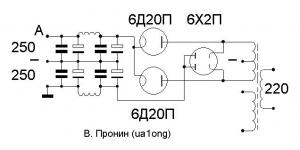

Блок питания

Диоды 6Д20П дают задержку по аноду на время, достаточное для прогрева ламп, отпадает необходимость в дополнительном тумблере.

В катод ЕСС83 (6Н2П), можно поставить резистор с конденсатором, но мне больше понравился никелькадмиевый аккумулятор, 900мач.

Настройка схемы сводится к подбору резистора(минимально5 ватт мощностью) в цепи анода первой лампы, чтобы ток 6П44СМ был 80ма.

Выходные трансформаторы”Аудиоинструмент”  TW25SE.


Добавил:  Павел (Admin)
Автор:  Владимир Пронин (ua1ong ©)
