   Измеритель тока РЧ
    Главная -> Статьи -> Измерительная техника -> Измеритель тока РЧ

<< Назад в раздел   Распечатать Дата добавления: 2008-04-20 | Просмотров: 3992

Недавно мне понадобилось провести измерения токов РЧ. Не имея под рукой ничего, пригодного для этой цели, я быстро собрал этот простой, но эффективный инструмент. Он не только легко собирается, но, к тому же, еще и очень дешев.

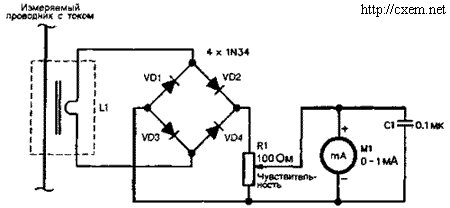

Схема зонда приведена на рис.1. При указанных на схеме значениях элементов чувствительность при отклонении индикатора 0,2 мА на половину шкалы составляет 10 мВт (тракт 50 Ом) в диапазоне частот от 1,8 до 30 МГц. При использовании более чувствительного индикатора (например, на 50 мкА) чувствительность зонда можно увеличить. В какачестве VD1...VD4 использованы германиевые диоды.

Измеритель тока РЧ

Конструкция


Размер корпуса зависит, в первую очередь, от габаритов измерительной головки. Для удобства использования я рекомендую такие размеры корпуса, чтобы прибор было удобно держать в руке. L1 - один виток провода, пропущенного через защелкивающийся ферритовый сердечник.

Для закрепления защелкивающегося сердечника на верхней стенке корпуса используйте эпоксидную смолу. Для улучшения адгезии зачистите и сделайте шероховатыми обе склеиваемые поверхности - корпуса и сердечника. С обоих концов сердечника просверлите отверстия в корпусе - через них пропускаются концы L1. Для создания одного витка, требуемого для L1, пропустите провод через сердечник, затем - в отверстия, и подключите его концы к двухполупериодному диодному мостику. Отмечу, что вся схема не имеет соединения с корпусом (заземления).

Использование

Данный измеритель используется очень просто - сердечник защелкивается вокруг проверяемого провода, и ручкой регулировки чувствительности устанавливается оптимальное отклонение стрелки. С помощью зонда можно изучать распределение токов РЧ в антенных элементах, неэкранированных фидерных линиях, оттяжках и других проводниках.

Если вам досаждают токи РЧ на радиостанции, токовый зонд можно использовать для настройки в резонанс провода заземления станции. Защелкните зонд вокруг провода заземления, между проводом заземления и разъемом вашего оборудования подключите конденсатор переменной емкости (можно использовать конденсатор от радиоприемника) и включите станцию на передачу, используя такую мощность, чтобы стрелка гальванометра заметно отклонялась. После этого, перестраивая конденсатор, добейтесь максимального отклонения гальванометра. Вполне возможно, что для нахождения правильного значения емкости, обеспечивающей последовательный резонанс в проводе заземления, вам придется поэкспериментировать. При изменении рабочей частоты необходимо заново подстроить конденсатор. Я использовал эту процедуру в доме моего друга в Айове и полностью устранил проблему токов РЧ, которые вызывали наводки на компьютер при выходе в эфир.

Перевод А.Вольского.
