Как паять SMD. Часть вторая.


Как улучшить систему.

Автор - Xelos (перевод)

Изоляция печки

Печка

Как изоляцию, можно использовать стекловату или любой другой теплоизолирующий материал. В данном случае, стекловата была упакована в алюминиевую фольгу.
Вот различные замеры скорости нагрева:

  • 0.95°/с без изоляции
  • 1.50°/с с изоляцией только внутри печки (правая/левая стенка и задняя стенка)
  • 1.72°/с с полной изоляцией (правая/левая стенка, задняя стенка и снаружи верх и низ печки)

    Результаты:
    шаг 0.65 мм:

    Микра припаянная

    шаг 0.5 мм снизу и 0.4 мм сверху:

    Две микры припаянные

    Изготовление маски для нанесения крема

    Маска

    Для маски понадобится латунная пластинка толщиной 0,2 мм
    Автор вытравливал пластинку как обычную плату. Он использовал ультрафиолетовый свет для "проявки" и потом травил как обычно (утюг пойдет, интересно?) (Мяу! В принципе, подойдёт - все зависит от толщины вытравливаемызх проводников. Здесь и далее прим. Кота.). Для травления использовался перхлорид железа, солянокислая кислота и т.д.

    Как сделать маску для нанесения крема с помощью EAGLE.

    Перед тем, как делать маску - можно задать допуск для площадок SMD

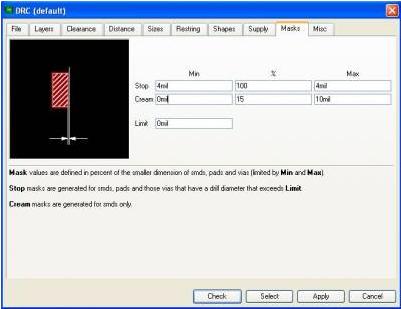

    Для этого выбрать Tools->DRC->Masks, в поле CREAM выбрать минимум 0, максимум 10mil. В поле % можно подкорректировать это значение.

    Eagle

    Чтобы экспортировать негатив площадок SMD в EAGLE:
    Активация слоя tCream.

    Eagle

    1. File->CAM Processor
    2. Выбрать слой Dimensions и tCream
    3. Выбрать в Devices опцию PS_INVERTED
    4. Проверить что Scale равен 1.
    5. File : имя_файла.ps
    6. Process Job
    7. Ваш файл имя_файла.ps теперь должен находиться в каталоге проекта.
    8. Установите GSView или любое другое ПО для чтения файлов .ps
    9. Откройте файл имя_файла.ps и распечатайте его.

    Eagle

    Проявка и травление.

    Пластинка латуни чувствительна с 2-х сторон, но автор проявлял только одну сторону, чтобы отверстия получались в форме трапеции. Такие отверстия упрощают отделение маски от платы. Защитная пленка на не проявленной стороне отлично сохраняется в кислоте.

    Фигня какая то

    1. Снимите защитную пленку с одной стороны
    2. Проявите эту сторону
    3. Вытравите как обычную плату

    Маска и плата

    Нанесение крема

    Выровняйте и зафиксируйте маску на плате.

    Крепление маски

    Нанестие крем с помощью полоски латуни или другого подходящего инструмента. Постарайтесь, чтобы угол между маской и полоской был 45°.

    Картинко
    Крем, маска и плата

    Снимите маску, постарайтесь снимать ее вертикально. Если маска немного больше платы, то у вас не должно возникнуть проблем с ее снятием.

    Плата и крем

    Установите компоненты на крем, если они не отцентрованы - ничего страшного, капилярные эффекты при плавке выровняют компоненты на их площадках.

    Все на мази

    в итоге, после печки получается:

    После печки

    После печки

    После печки

    (светодиоды припаяны вручную)

    Возможные проблемы.

    Растекание крема и короткие замыкания ножек компонентов.
    Без паники, с помощью флюса и оплетки для снятия припоя уберите излишек олова. В следующий раз уменьшите допуск в EAGLE, чтобы отверстия были немного меньше.

    Крем высыхает и не припаивает компоненты.
    Ваша печь слишком медленно нагревается. Уменьшите время сушки.

    Источник: www.radiokot.ru
