   Реле РЭС81-РЭС86



Реле РЭС81-РЭС86

Пылебрызгозащищенные, герконовые, двухпозиционные, одностабильные реле постоянного тока типа РЭС81—РЭС86 предназначены для коммутаций электрических цепей постоянного и переменного тока частотой до 100 кГц.

Условия эксплуатации
Температура окружающей среды от —60 до +70° С, для исполнений РС4.569.791-01 (РЭС82), РС4.569.792-04 (РЭС83), РС4.569.793-03 (РЭС84) — от —60 до +55° с. Относительная влажность 98% при температуре до +35° С. Атмосферное давление от 26,7*10-3 до 202*10-3 Па.

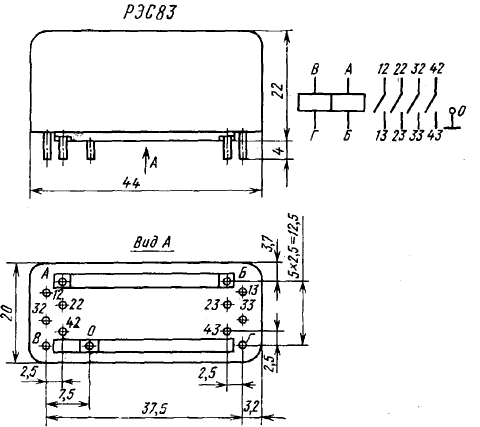

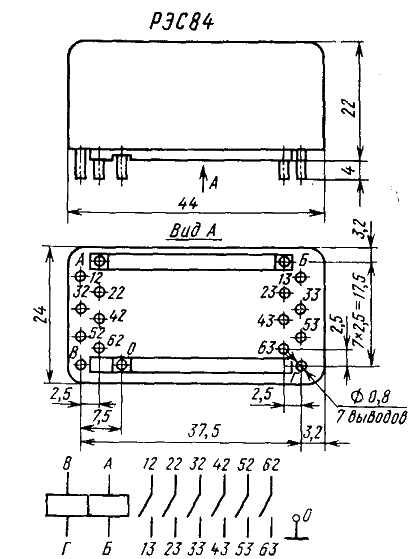

Конструктивные данные
Реле РЭС81 имеет один, РЭС82 —два, РЭС83 —четыре, РЭС84 — шесть, РЭС85 — три, РЭС86 — пять замыкающих магнитоуправляемых контактов типа МКА — 27101.

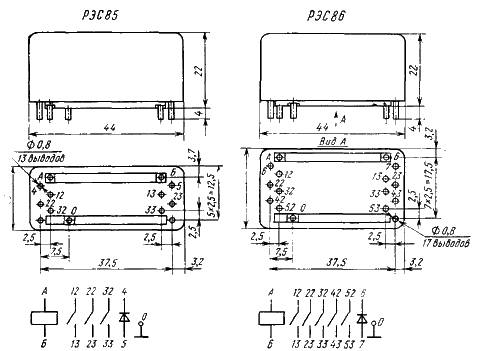

Реле РЭС85, РЭС86 имеют один диод Д223Б, который может быть использован для шунтирования тока обмотки при выключении реле.


реле постоянного тока типа РЭС81—РЭС86
реле постоянного тока типа РЭС81—РЭС86
реле постоянного тока типа РЭС81—РЭС86
реле постоянного тока типа РЭС81—РЭС86

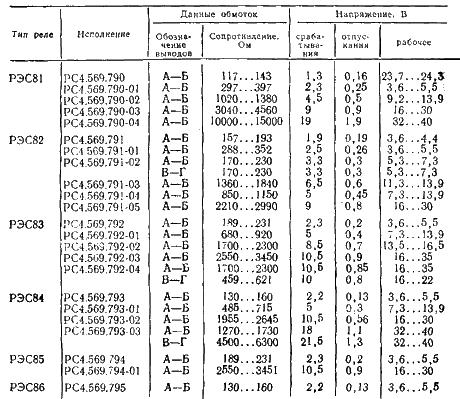

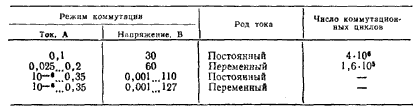

Технические характеристики
реле постоянного тока типа РЭС81—РЭС86
реле постоянного тока типа РЭС81—РЭС86
реле постоянного тока типа РЭС81—РЭС86
