Зачехленные поляризованные реле постоянного тока РПС11 с одной контактной группой на переключение предназначены для коммутации электрических цепей постоянного тока.

Условия эксплуатации

Температура окружающей среды от —40 до +50° С.
Относительная влажность до 98% при температуре +25° С.
Атмосферное давление от 84 до 202 кПа.

Конструктивные данные

Реле различаются по регулировке контактных систем:
РПС11/3, РПС11/4 — двухпозиционные, двустабильные;
РПС11/5 — трехпозиционные, одностабильные;
РПСП/7 — двухпозиционные, одностабильные, с преобладанием к правому контакту.
Реле РПС11/3, РПС11/4 при изготовлении специально настраиваются на отсутствие дребезга контактов в диапазоне возбуждения обмотки рабочим током.

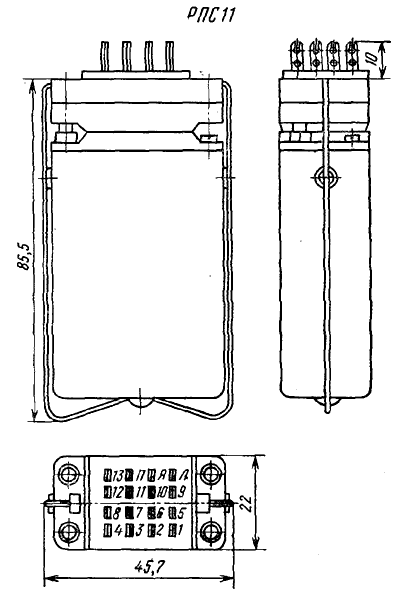

По конструкции все исполнения реле одинаковы.
Включение реле в устройство производится с помощью специальной переходной колодки, позволяющей быстро заменять реле.
При подключении к началу обмоток положительного полюса источника питания, а к концу — отрицательного якорь реле (Я) замкнется с правым контактом П; при обратном включении — с левым контактом Л.
