Герметичное, поляризованное, двухлозиционное реле постоянного тока РПС36 с шестью контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 1100 Гц.

Условия эксплуатации

Температура окружающей среды от —60 до +100° С,
Относительная влажность до 98% при температуре до +35° С.
Атмосферное давление от 133*10^-3 до 202 кПа.

Конструктивные данные

По способу крепления реле классифицируются:
РПС36А — без угольников; РПС36Б — с угольниками для крепления реле.

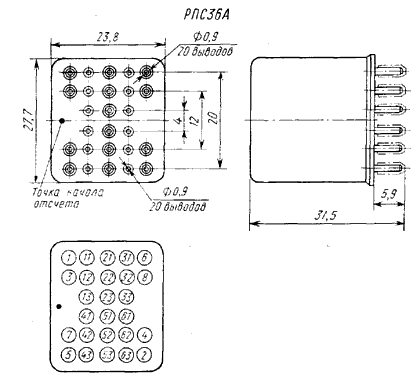

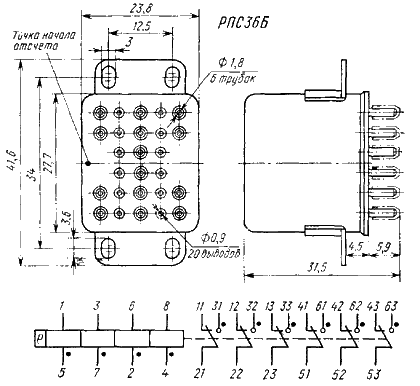

Конструктивные данные и электрическая схема реле приведены на рис.
При подключении плюса источника питания к началам обмоток 1 и 3, а минуса — к концам обмоток 5 и 7 происходит замыкание контактов 21—23 с контактами 11—13 и контактов 51—53 с контактами 41—43.
При подключении плюса источника питания к началам обмоток 2 и 4, а минуса — к концам обмоток 6 и 8 происходит замыкание контактов 21—23 с контактами 31—33 контактов 51—53 с контактами 61—63.
