   Реле РПВ5



Реле РПВ5

Негерметичное, высокочастотное, поляризованное, двухпозиционное реле постоянного тока РПВ5 предназначено для коммутации электрических цепей постоянного н переменного тока частотой до 500 МГц при мощности до 24 Вт и частотой до 1000 МГц при мощности до 2 Вт.

Условия эксплуатации

Температура окружающей среды от —60 до +100° С.
Относительная влажность до 98% при температуре не более +35° С.
Атмосферное давление от 0,6 до 213 кПа.

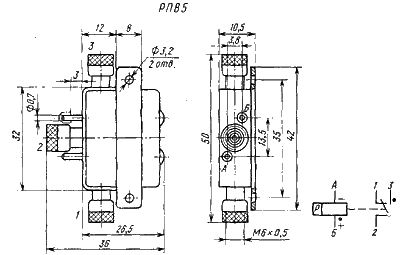

Конструктивные данные

Реле РПВ5/7 — одностабильное, РПВ5/4 — двустабильное.
При подаче плюса источника питания на вывод Б обмотки, а минуса — на вывод А происходит замыкание контактов 2 и 3 и размыкание контактов 1 и 2 у реле РПВ5/4 и РПВ5/7.
При подаче на выводы обмотки А и Б напряжения обратной полярности реле РПВ5/7 не срабатывает, а у реле РПВ5/4 замыкаются контакты 1 -и 2 и размыкаются контакты 2 и 3.


реле постоянного тока РПВ5

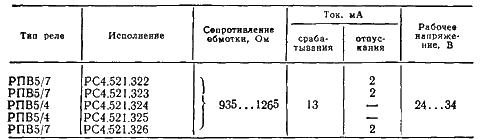

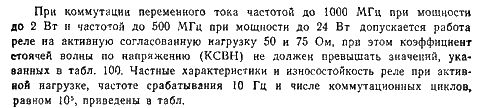

Технические характеристики
реле постоянного тока РПВ5
реле постоянного тока РПВ5
реле постоянного тока РПВ5
