   Усилитель мощности К174УН7



К174УН7, ТBА810AS, LA4420

        Микросхема представляет собой усилитель мощности звуковой частоты с номинальной выходной мощность 4,5 Вт на нагрузку 4 Ом. Аналог микросхемы TBA810AS и LA4420 (функциональный аналог). Микросхема предназначена для применения в телевизионной аппаратуре. Содержит 41 интегральный элемент. Конструктивно оформлена в корпусе типа 201.12.-1, 238.12-2. Масса не более 2,0 и 2,5гр соответственно (ТУ 1986г.).





тип 201.12-1                                тип 238.12-2

Корпус ИМС К174УН7



Назначение выводов:

1 - питание +Uи.п.;
4 - цепь обратной связи для регулировки Ку.u;
5 - коррекция;
6 - обратная связь;
7 - фильтр;
8 - вход;
9 - общий - Uи.п..
10 - эмиттер выходного транзистора;
12 - выход;

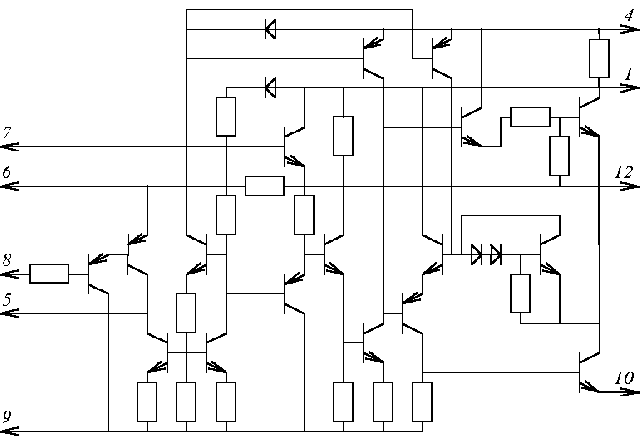

Принципиальная схема ИМС К174УН7.



Типовая схема включения ИМС К174УН7.

Электрические параметры

  1     Номинальное напряжение питания 15 В ± 10%
  2

  Выходное напряжение при
  Uп = 15 В, fвх = 1 кГц

  2,6…5,5 В
  3

  Максимальное входное напряжение при Uп = 15 В,
  Uвых = 3,16 В, fвх = 1 кГц, Рвых = 2,5 Вт

  30…70 мВ
  4     Ток потребления при Uп = 15 В   5…20 мА
  5     Выходная мощность при Rн = 4 Ома   4,5 Вт
  6



  Коэффициент гармоник при Uп = 15 В, fвх = 1 кГц:
  Uвых = 4,25 В, Рвых = 4,5 Вт
  Uвых = 0,45 В, Рвых = 0,05 Вт
  Uвых = 3,16 В, Рвых = 2,5 Вт

  Ј 10 %
  Ј 2 %
  Ј 2 %
  7     Коэффициент усиления по напряжению при Т= -10…+55°С   і 45
  8     Входное сопротивление при Uп = 9 В, fвх = 1 кГц   і 30 кОм
  9     Диапазон рабочих частот   40…20 000 Гц
10     Коэффициент полезного действия при Pвых = 4,5 Вт   50 %



Предельно допустимые режимы эксплуатации

  1     Напряжение питания   13,5…16,5 В
  2     Амплитуда входного напряжения   Ј 2,0В
  3


  Постоянное напряжение:
  на выводе 7
  на выводе 8

  Ј 15 В
  0,3…2,0 В
  4     Сопротивление нагрузки   і 4 Ом
  5


  Тепловое сопротивление:
  кристалл-корпус
  кристалл-среда

  20°С/Вт
  100°С/Вт
  6     Температура окружающей среды         -10…+55°С
  7     Температура кристалла   + 85 °С



Общие рекомендации по применению

Не допускается эксплуатация микросхемы без дополнительного теплоотвода при мощности в нагрузке более 0,27 Вт. При температуре корпуса выше 60°С максимальная рассеиваемая мощность рассчитывается по формуле
Р=(150-Ткорп)/20, Вт (с теплоотводом),
где Ткорп - температура на поверхности теплоотвода у основания пластмассового корпуса микросхемы.

Допускается кратковременное (в течении 3 мин) увеличение напряжения питания до 18 В. Подача постоянного напряжения от внешнего источника на выводы 5, 6 и 12 микросхемы недопустима. Выходное сопротивление источника питания должно быть не более 0,05 Ом.
