   Усилитель мощности К174УН9 (ТУ 1986г.)



К174УН9, ТCА940

        Микросхема представляет собой усилитель мощности звуковой частоты с номинальной выходной мощность 5,0 Вт на нагрузку 4 Ом. В состав микросхемы входят предварительный усилитель; выходной каскад; защиту выхода от коротких замыканий и перегрузки по току; стабилизатор тока. Аналог микросхемы TСA940 (функциональный аналог). Содержит 140 интегральных элементов. Конструктивно оформлена в корпусе типа 2104.12-1. Масса не более 2,5 гр.

Назначение выводов:

1 - питание +Uи.п.;
4 - вольтодобавка;
5 - коррекция;
6 - обратная связь;
7 - фильтр;
8 - вход;
9 - общий -Uи.п.;
10 - вход датчика тепловой защиты
  нижнего плеча выходного каскада;
11 - вход датчика тепловой защиты
  верхнего плеча выходного каскада;
12 - выход.

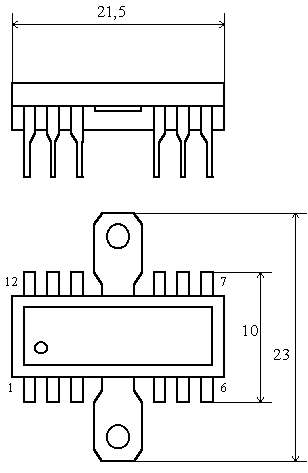

Корпус ИМС К174УН9 (2104.12-1)





Типовая схема включения ИМС К174УН9



Электрические параметры

  1


  Номинальное напряжение питания:
  К174УН9А, К174УН9Б
  К174УН9В

  18 В ± 10%
  15 В ± 10%
  2


  Выходное напряжение fвх = 1 кГц:
  К174УН9А, К174УН9Б при Uп = 19,8 В
  К174УН9В при Uп = 16,5 В

  і 4,7 B
  і 3,7 B
  3


  Входное напряжение при fвх = 1 кГц :
  К174УН9А, К174УН9Б при Uп = 18 В, Рвых = 5 Вт
  К174УН9В при Uп = 15 В, Рвых = 2,5 Вт

  50…120 мВ
  Ј 85 мВ
  3     Напряжение шумов на выходе при Uп = 18 В, Rr = 51 кОм   Ј 1,5 мВ
  4


  Ток потребления:
  К174УН9А, К174УН9Б при Uп = 18 В   К174УН9В при Uп = 15 В

  Ј 26 мА
  Ј 20 мА
  5


  Выходная мощность при Uп = 18 В, Rн = 4 Ома, Кг = 10 %
  К174УН9А
  К174УН9Б

  9 Вт
  7 Вт
  6









  Коэффициент гармоник при fвх = 1 кГц:
  Uп = 18 В
  К174УН9(А,Б) при Uвых = 4,5 В, Рвых = 5 Вт
  К174УН9(А,Б) при Uвых = 0,45 В, Рвых = 0,05 Вт
  К174УН9(А,Б) при Uвых = 5,3 В, Рвых = 7 Вт
  Uп = 15 В
  К174УН9В при Uвых = 4,25 В, Рвых = 4,5 Вт
  К174УН9В при Uвых = 0,45 В, Рвых = 0,05 Вт
  К174УН9В при Uвых = 3,16 В, Рвых = 2,5 Вт


  Ј 1 %
  Ј 2 %
  Ј 10 %


  Ј 10 %
  Ј 2 %
  Ј 2 %
  7     Входное сопротивление при Uп = 9 В, fвх = 1 кГц   і 100 кОм
  8     Диапазон рабочих частот   40…20 000 Гц



Предельно допустимые режимы эксплуатации

  1


  Напряжение питания:
  К174УН9А, К174УН9Б
  К174УН9В

  16,2…19 В
  13,5…16,5 В
  2


  Входное напряжение:
  К174УН9А, К174УН9Б
  К174УН9В

  50…145 мВ
  Ј 120 мВ
  3


  Выходная мощность:
  К174УН9А, К174УН9Б
  К174УН9В

  Ј 7,0 Вт
  Ј 4,5 Вт
  4     Рассеиваемая мощность   Ј 8,0 Вт
  5     Сопротивление нагрузки   і 4 Ом
  6     Температура окружающей среды       -10…+70°С



Общие рекомендации по применению

        При монтаже микросхемы необходимо предусматривать наименьшую длину соединений между выводами и навесными элементами для уменьшения влияния паразитных связей. Допускается использовать микросхемы только в типовой схеме включения.

        При проведении монтажных операций допускается не более трех перепаек выводов микросхемы. Температура пайки 235 ± 5°С, расстояние от корпуса до места пайки на более 1,5 мм, продолжительность пайки не более 6 с.

        Допускается использование микросхемы с нагрузкой не менее 3,2 Ом и напряжением питания менее 18 В. При увеличении сопротивления нагрузки и снижении напряжения питания выходная мощность уменьшается. Допускается использовать микросхему при напряжении питании не менее 5 В.

        Не допускается эксплуатация микросхемы без дополнительного теплоотвода. При температуре корпуса выше 35°С максимальная рассеиваемая мощность рассчитывается по формуле Р=(150-Ткорп)/12, Вт (с теплоотводом), где Ткорп - температура на поверхности теплоотвода у основания пластмассового корпуса микросхемы.

        Типовое напряжение питания для К174УН9А, К174УН9Б - 5…24 В (Uп = 28 В при отсутствии входного сигнала), К174УН9В - 5…18 В.

        Допустимое значение статического потенциала 30 В.
