   Регулятор тембра К174УН10



К174УН10, ТCА740

        Микросхема представляет собой электронный двухканальный регулятор тембра высших и низших звуковых частот. Предназначены для использования в звуковоспроизводящей и приемно-усилительной аппаратуре 1-го и 2-го классов совместно с К174УН12. В состав микросхем входят управляемые напряжением усилители и преобразователи напряжения. Аналог микросхемы TСA740. Содержит 204 интегральных элементов. Конструктивно оформлена в корпусе типа 238.16-2. Масса не более 1,5 гр.



Назначение выводов:

1,2 - вход усилителя УI;
3 - выход усилителя УI;
4 - управление усилителями УI и УII;
5 - выход усилителя УII;
6,7 - вход усилителя УII;
8 - питание +Uи.п.;
9,10 - вход усилителя УIII;
11 - выход усилителя УIII;
12 - управление усилителями УIII и УIV;
13 - выход усилителя УIV;
14,15 - вход усилителя УIV;
16 - общий (-Uи.п.).

Корпус ИМС К174УН10 (тип 238.16-2)





Функциональный состав:

УI,УII,УIII,УIV - управляемые напряжением усилители;
KI,KII - преобразователи напряжения

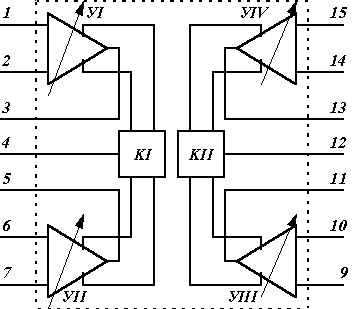

Функциональная схема ИМС К174УН10

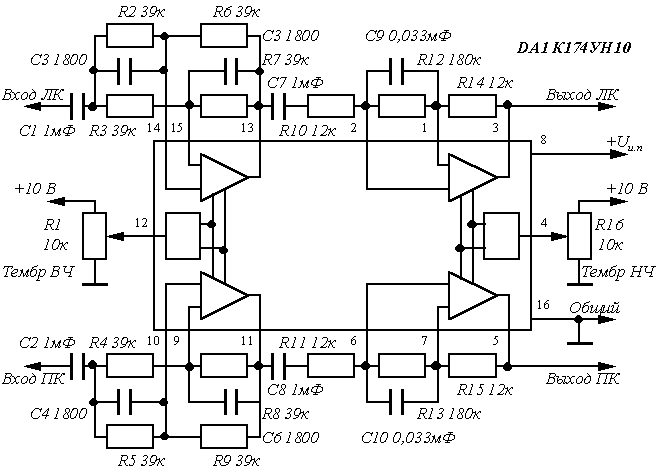

Типовая схема включения ИМС К174УН10



Электрические параметры

  1     Номинальное напряжение питания   15 В
  2

  Ток потребления при Uп = 15 В
  типовое значение
  Ј 40 мА
  34 мА
  3     Диапазон рабочих частот по уровню -1Дб при Uп = 15 В,   20…20 000 Гц
  4


  Глубина регулировки усиления низших звуковых частот (40 Гц)
  при Uп = 15 В, Uвх = 1 В не менее
  типовое значение

  ± 15 Дб
  ± 16 Дб
  5


  Глубина регулировки усиления высших звуковых частот (16 кГц)
  при Uп = 15 В, Uвх = 1 В не менее
  типовое значение

  ± 15 Дб
  ± 16 Дб
  6



  Изменение коэффициента передачи регулятора на частоте 1кГц
  при изменении напряжения управления на выводах 4 и 12
  от 1 до 10 В, Uп = 15 В, Uвх = 1 В не более
  типовое значение


  ± 2 Дб
  ± 1,5 Дб
  7




  Коэффициент гармоник при Uп = 15 В, Uвых = 1 В:
  К174УН10А не более
  типовое значение
  К174УН10Б не более
  типовое значение

  0,2 %
  0,1 %
  0,5 %
  0,3 %
  8




  Входное и выходное напряжение при Uп = 15 В, КгЈ 0.7 %:
  К174УН10А не более
  типовое значение
  К174УН10Б не более
  типовое значение

  1,6 В
  2,0 В
  1,2 В
  1,5 В
  9


  Отношение сигнал-шум на выходе при Uвых = 50 мВ, Uп = 15 В,:
  К174УН10А не менее
  К174УН10Б не менее

  66 Дб
  60 Дб
10




  Переходное затухание между каналами при Uвых = 1 В, Uп = 15 В,:
  при f = 250 Гц…12,5 кГц, не менее
  типовое значение
  при f = 20 Гц…20 кГц, не менее
  типовое значение

  56 Дб
  60 Дб
  46 Дб
  50 Дб
11     Управляющее напряжение на выводах 4 и 12 при Uп = 15 В   1…10 В
12     Входной ток по выводам управления при Uп = 15 В, Uупр = 8 В   Ј 25 мкА
13     Входное сопротивление регулятора не менее   15 кОм



Предельно допустимые режимы эксплуатации

  1     Напряжение питания   13,5…16,5 В
  2     Максимальное постоянное управляющее напряжение   12 В
  3     Максимальное напряжение входного сигнала   2 В
  4     Минимальное сопротивление нагрузки   5 кОм
  5       Максимальный статический потенциал
  на выводах микросхемы
  30 В

  6     Температура окружающей среды   -10…+55°С



Литература

Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.

Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
