   Реле РЭС42—РЭС46, РЭС55



Реле РЭС42—РЭС46, РЭС55

Пылебрызгозащищенные, герконовые, двухпозиционные, одностабильные реле постоянного тока типа РЭС42 — РЭС46, РЗС55 предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.

Условия эксплуатации
Температура окружающей среды:
для реле РЭС42 — от —60 до +100° С;
при последовательном соединении обмоток для реле РЭС42, РЭС43 — от —60 до +100° С
(для каждой обмотки — от —60 до +85° С);
при параллельном соединении обмоток от —60 до +70° С;
для реле РЭС45, РЭС46 — от —60 до + 70° С; для реле РЭС55 — от —60 до +85° С.
Относительная влажность до 98% при температуре до +35° С.

Конструктивные данные
Реле РЭС42 имеет один, РЭС43 — два, РЭС44 — три замыкающих герметичных магнитоуправляемых контакта КЭМ2.
Реле РЭС45 имеет один, реле РЭС46 — два замыкающих герметичных магнитоуправляемых контакта КЭМ1.
Реле РЭС55 имеет один переключающий герметичный магнитоуправляемый контакт КЭМ3. Реле РЭС55 конструктивно выполнено в двух вариантах:
РЭС55А — с выводами, имеющими шаг координатной сетки для печатного монтажа;
РЭС55Б — с выводами для объемного монтажа.

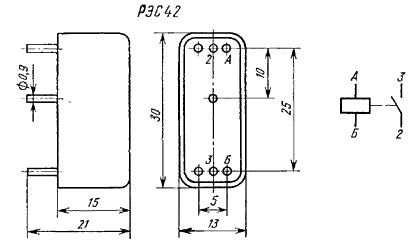

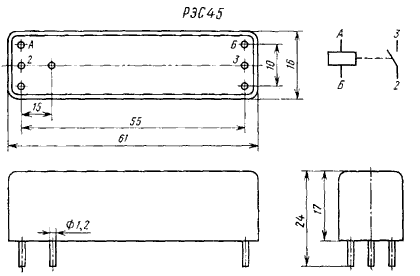

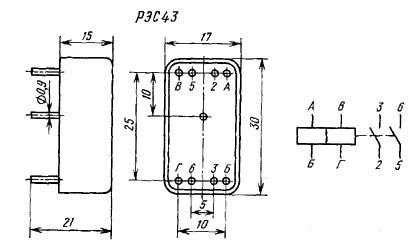

Конструктивные данные и электрические схемы реле приведены на рис.



герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле

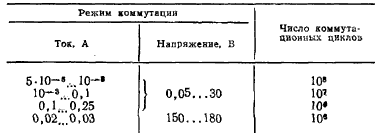

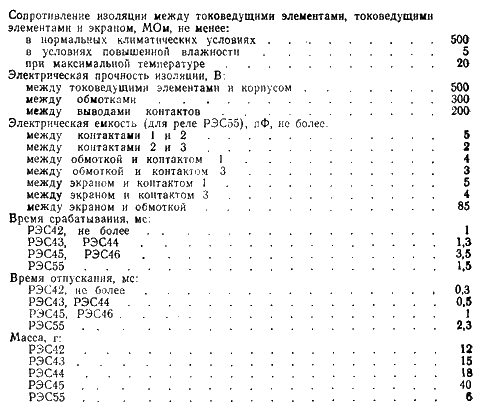

Технические характеристики
герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле
герконовые, двухпозиционные, одностабильные реле

РЭС42-44

герконовые, двухпозиционные, одностабильные реле

РЭС45-46

герконовые, двухпозиционные, одностабильные реле

РЭС55

герконовые, двухпозиционные, одностабильные реле
