   Реле РПС18



Реле РПС18

Зачехленные поляризованные реле постоянного тока РПС18 с одной контактной группой на переключение предназначены для коммутации электрических цепей постоянного тока.

Условия эксплуатации

Температура окружающей среды от —50 до +80° С.
Относительная влажность до 98% при температуре до +25° С.
Атмосферное давление от 0,66 до 202 кПа.

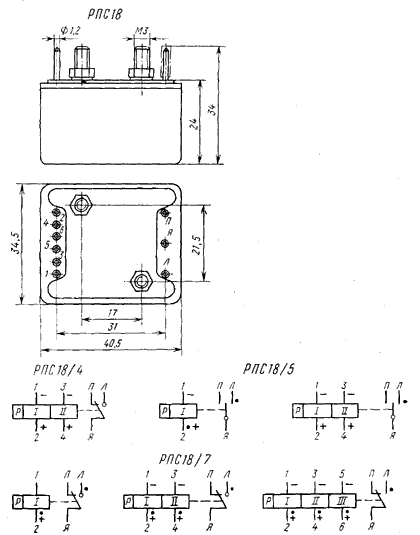

Конструктивные данные

Реле различаются по регулировке контактных систем:
РПС18/4 — двухпозиционное, двустабильное;
РПС18/5 — трехпозиционное, одностабильное
РПС18/7 — двухпозиционное, одностабильное.
По конструкции все исполнения реле одинаковы.
При подключении к началу обмоток положительного полюса источника питания, а к концу — отрицательного якорь реле Я РПС18/4 и РПС18/5 замкнется с правым контактом П;
при обратном включении — с левым контактом Л
При подключении к началу обмотки реле РПС18/7 отрицательного полюса источника питания, а к концу — положительного якорь реле Я замкнется с левым контактом Л;
при обратном включении или уменьшении напряжения до нуля — с правым контактом П.


поляризованные реле постоянного тока РПС18

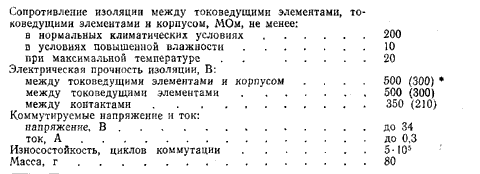

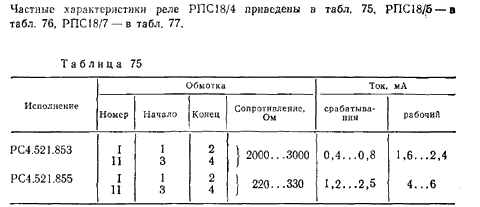

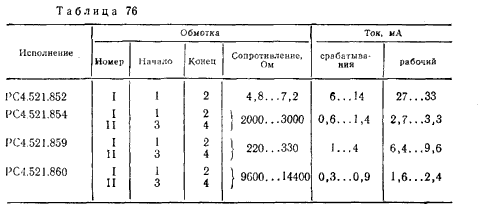

Технические характеристики
поляризованные реле постоянного тока РПС18
поляризованные реле постоянного тока РПС18
поляризованные реле постоянного тока РПС18
поляризованные реле постоянного тока РПС18
