   Реле РПС47



Реле РПС47

Герметичное, поляризованное, двухпозиционное реле постоянного тока РПС47 с четырьмя контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.

Условия эксплуатации

Температура окружающей среды от —60 до +125° С.
Относительная влажность до 98% при температуре +35° С.
Атмосферное давление от 133*10-3 до 202 кПа.

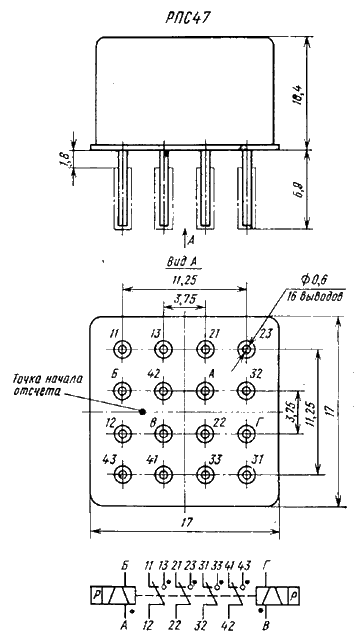

Конструктивные данные

При подключении плюса источника питания к началу обмотки А, а минуса — к концу обмотки Б происходит замыкание контактов 12—42 с контактами 13—43.
При подключении плюса источника питания к началу обмотки Г, а минуса— к В происходит замыкание контактов 12—42 с контактами 11—41.


двухпозиционное реле постоянного тока РПС47

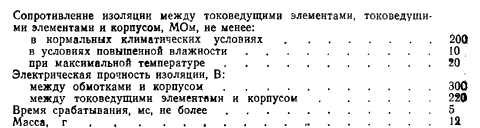

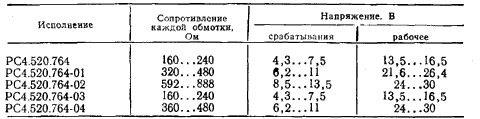

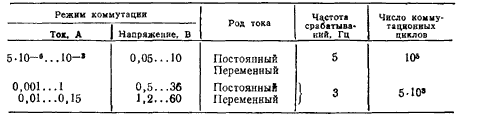

Технические характеристики
двухпозиционное реле постоянного тока РПС47
двухпозиционное реле постоянного тока РПС47
двухпозиционное реле постоянного тока РПС47
