   Кодовая маркировка



Кодовая маркировка

Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами.
Применяется два вида кодирования.

  А. Первые две цифры указывают значение в микрогенри (мкГн, uН), последняя — количество нулей. Следующая за цифрами буква указывает на допуск. Например, код 101J обозначает 100 мкГн ±5%. Если последняя буква не указывается — допуск 20%. Исключения: для индуктивностей меньше 10 мкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N.

  Допуск: D = ±0.3 нГн;   J = ±5%;   К = ±10%;   М = ±20%

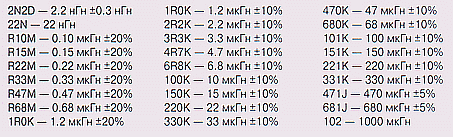

  Примеры обозначений:

Примеры обозначений кодировок

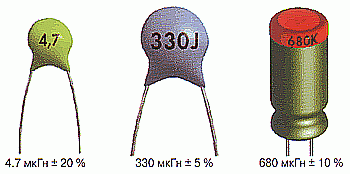

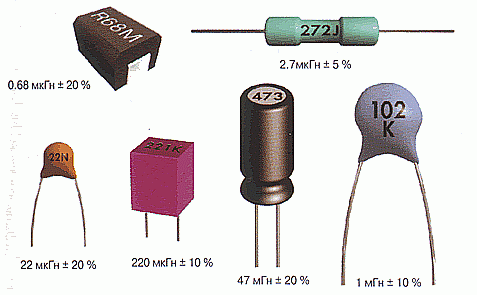

Примеры обозначений на катушках индуктивности

  В. Индуктивности маркируются непосредственно в микрогенри (мкГн, uН). В таких случаях маркировка 680К будет означать не 68 мкГн ± 10 %, как в случае А, а 680 мкГн ± 10%.

Маркировка катушек
