Достоинства электронного зажигания в двигателях внутреннего сгорания хорошо известны. Вместе с тем распространенные в настоящее время системы электронного зажигания пока недостаточно полно отвечают комплексу конструктивных и эксплуатационных требований. Системы с импульсным накоплением энергии [1, 2] сложны, не всегда надежны и практически недоступны для изготовления большинству автолюбителей. Простые системы с непрерывным накоплением энергии не обеспечивают стабилизации запасаемой энергии [З], а когда стабилизация достигнута — они почти так же сложны, как и импульсные системы [3,4].

Не удивительно поэтому, что опубликованная в журнале “Радио” статья Ю. Сверчкова [5] вызвала большой интерес читателей. Хорошо продуманный, предельно простой стабилизированный блок зажигания может, без всякого преувеличения, служить хорошим примером оптимального решения в конструировании подобных устройств.


Результаты эксплуатации блока по схеме Ю. Сверчкова показали, что при общем достаточно высоком качестве его работы и высокой надежности ему присущи и существенные недостатки. Главный из них — это малая длительность искры (не более 280 мкс) и соответственно малая ее энергия (не более 5 мДж).

Этот недостаток, присущий всем конденсаторным системам зажигания с одним периодом колебаний в катушке, приводит к неустойчивой работе холодного двигателя, неполному сгоранию обогащенной смеси во время прогрева, затрудненному пуску горячего двигателя. Кроме этого, стабильность напряжения на первичной обмотке катушки зажигания в блоке Ю. Сверчкова несколько ниже, чем в лучших импульсных системах. При изменении напряжения питания от 6 до 15 В первичное напряжение изменяется от 330 до 390 В (±8 %), тогда как в сложных импульсных системах это изменение не превышает ±2 %.

С увеличением частоты искрообразования напряжение на первичной обмотке катушки зажигания уменьшается. Так, при изменении частоты от 20 до 200 Гц (частота вращения коленчатого вала 600 и 6000 мин-1 соответственно) напряжение изменяется от 390 до 325 В, что также несколько хуже, чем в импульсных блоках. Однако этот недостаток можно

практически не принимать во внимание, поскольку при частоте 200 Гц пробивное напряжение искрового промежутка свечей (из-за остаточной ионизации и других факторов) уменьшается почти вдвое.

Автор этих строк, который более 10 лет экспериментировал с различными электронными системами зажигания, поставил задачу улучшить энергетические характеристики блока Ю. Сверчкова, сохранив простоту конструкции. Решение ее оказалось возможным благодаря внутренним резервам блока, поскольку энергия накопителя использована в нем лишь наполовину.

Поставленная цель достигнута введением режима многопериодной колебательной разрядки накопительного конденсатора на катушку зажигания, приводящей к практически полной его разрядке. Сама идея такого решения не нова [6], но используется редко. В результате разработан усовершенствованный блок электронного зажигания с характеристиками, которыми обладают далеко не все импульсные конструкции.

При частоте искрообраэования в пределах 20...200 Гц блок обеспечивает длительность искры не менее 900 мкс. Энергия искры, выделяемая в свече зажигания при зазоре 0,9...1 мм,— не менее 12 мДж. Точность поддержания энергии в накопительном конденсаторе при изменении напряжения питания от 5,5 до 15 В и частоте искрообразования 20 Гц — не хуже ±5 %. Остальные характеристики блока не изменились.

Существенно, что увеличение длительности искрового разряда достигнуто именно продолжительным колебательным процессом разрядки накопительного конденсатора. Искра в этом случае представляет собой серию из 7—9 самостоятельных разрядов. Такой знакопеременный искровой разряд (частота около 3,5 кГц) способствует эффективному сгоранию рабочей смеси при минимальной эрозии свечей, что выгодно отличает его от простого удлинения апериодической разрядки накопителя [2].

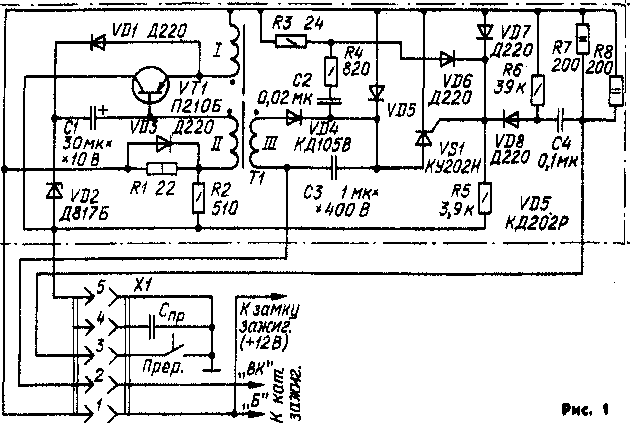

Схема преобразователя блока (рис. 1) практически не изменилась. Заменен только транзистор для некоторого увеличения мощности преобразователя и облегчения теплового режима. Исключены элементы, обеспечивавшие неуправляемый многоискровой режим работы. Существенно изменены цепи коммутации энергии и цепи управления разрядкой накопительного конденсатора СЗ. Он разряжается теперь в течение трех (а на частоте ниже 20 Гц — и более) периодов собственных колебаний контура, состоящего из первичной обмотки катушки зажигания и конденсатора СЗ, Обеспечивают такой режим элементы С2, R3, R4, VD6.

Учитывая, что работа преобразователя подробно описана в [5], рассмотрим только процесс колебательной разрядки конденсатора СЗ. При размыкании контактов прерывателя конденсатор С4, разряжаясь через управляющий переход тринистора VS1, диод VD8 и резисторы R7, R8, открывает тринистор, который подключает заряженный конденсатор СЗ к первичной обмотке катушки зажигания. Постепенно увеличивающийся ток через обмотку по окончании первой четверти периода имеет максимальное значение, а напряжение на конденсаторе СЗ в этот момент становится равным нулю (рис. 2).

Вся энергия конденсатора (за вычетом тепловых потерь) преобразована в магнитное поле катушки зажигания, которое, стремясь сохранить значение и направление тока, начинает перезаряжать конденсатор СЗ через открытый тринистор. В результате по окончании второй четверти периода ток и магнитное поле катушки зажигания равны нулю, в конденсатор СЗ заряжен до 0,85 исходного (по напряжению) уровня в противоположной полярности. С прекращением тока и сменой полярности на конденсаторе СЗ закрывается тринистор VS1, но открывается диод VDS. Начинается очередной процесс разрядки конденсатора СЗ через первичную обмотку катушки зажигания, направление тока через которую меняется на противоположное. По окончании периода колебаний (т. е. приблизительно через 280 мкс) конденсатор СЗ оказывается заряженным в исходной полярности до напряжения, равного 0,7 начального. Это напряжение закрывает диод VDS, разрывая цепь разрядки.

В рассмотренном интервале времени малое сопротивление попеременно открывающихся элементов VD5 и VS1 шунтирует подключенную параллельно им цепь R3R4C2, вследствие чего напряжение на ее концах близко к нулю. По окончании же периода, когда тринистор и диод закрываются, напряжение конденсатора СЗ (около 250 В) через катушку зажигания прикладывается к этой цепи. Импульс напряжения, снимаемый с резистора R3, пройдя через диод VD6, вновь открывает тринистор VS1, и все процессы, описанные выше, повторяются.

Затем следует третий, а иногда (при пуске) и четвертый цикл разрядки. Процесс продолжается до тех пор, пока конденсатор С3, теряющий при каждом цикле около 50 % энергии, не разрядится почти полностью. В результате длительность искры возрастает до 900...1200 мкс, а ее энергия — до 12...16 мДж,

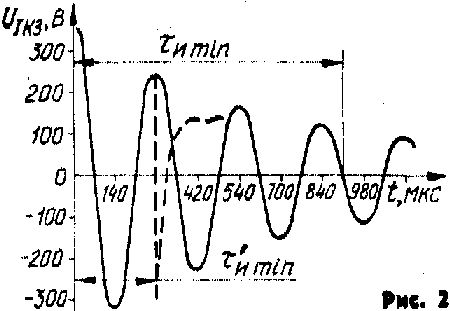

На рис. 2 показан примерный вид осциллограммы напряжения на первичной обмотке катушки зажигания. Для сравнения штриховой линией показана такая же осциллограмма блока Ю. Сверчкова (первые периоды колебаний на обоих осциллограммах совпадают),

Для повышения защищенности от дребезга контактов прерывателя пусковой узел пришлось несколько изменить. Постоянная времени цепи зарядки конденсатора С4 путем выбора соответствующего резистора R6 увеличена до 4 мс; увеличен также разрядный ток конденсатора (т. е. ток запуска тринистора), определяемый сопротивлением цепи резисторов R7, R8.

Блок электронного зажигания был испытан в течение трех лет на автомобиле “Жигули” и очень хорошо зарекомендовал себя. Резко повысилась устойчивость работы двигателя после пуска. Даже зимой при температуре около —30 °С пуск двигателя был легким, начинать движение можно было после прогрева в течение 5 мин. Прекратились наблюдавшиеся при использовании блока Ю. Сверчкова перебои в работе двигателя в первые минуты движения, улучшилась динамика разгона.

В трансформаторе Т1 использован магнитопровод ШЛ16Х8. Зазор 0,25 мм обеспечен тремя прессшпановыми прокладками. Обмотка I содержит 50 витков провода ПЭВ-2 0,55; II — 70 витков ПЭВ-2 0,25; III — 450 витков ПЭВ-2 0,14. В последней обмотке между всеми слоями следует проложить по одной прокладке из конденсаторной бумаги, а всю обмотку отделить от остальных одним-двумя слоями кабельной бумаги,

Готовый трансформатор покрывают 2—3 раза эпоксидной смолой или заливают его смолой полностью в пластмассовой или металлической коробке, Не следует применять Ш-образный магнитопровод, поскольку, как показывает опыт, трудно выдержать по всей толщине набора заданный зазор, а также избежать замыкания наружных пластин. Оба этих фактора, особенно второй, резко снижают мощность генератора .зарядных импульсов.

При налаживании генераторной части блока можно использовать рекомендации Ю. Сверчкова в [5].

Благодаря высокой надежности блок можно подключать без разъема X1 (отключение конденсатора Спр прерывателя обязательно), который предназначен для возможного аварийного перехода на батарейное зажигание, но первичная установка момента зажигания при этом будет существенно сложнее. При сохранении же разъема Х1 переход на батарейное зажигание очень прост — в гнездовую часть разъема Х1 вместо колодки блока вставляют колодку-замыкатель, у которой соединены контакты 2, 3 и 4.

Г.КАРАСЕВ

г. Ленинград

ЛИТЕРАТУРА

1. А. Синельников. Чем различаются блоки,— За рулем. 1977, № 10. с. 17,

2. А. Синельников. Блок электронного зажигания повышенной надежности. Сб. “В помощь радиолюбителю”, вып. 73.-- М.: ДОСААФ СССР, с. 38.

3. А. Синельников. Электроника в автомобиле. - М.: Энергия, 1976.

4. А. Синельников. Электроника я автомобиле.— М.: Радио и связь, 1985.

5. Ю. Сверчков. Стабилизированный многоискровой блок зажигания. - Радио, 1982, № 5. с. 27.

6. Э. Литке. Конденсаторная система зажигания. Сб. “В помощь радиолюбителю”, вып, 78.- М.: ДОСААФ СССР, с. 35.
