   Сверхэкономичный стабилизатор напряжения
    Главная -> Статьи -> Стабилизаторы напряжения -> Сверхэкономичный стабилизатор напряжения


<< Назад в раздел   Распечатать Дата добавления: 2008-06-17 | Просмотров: 5713

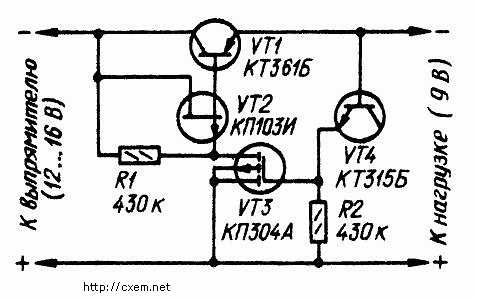

Этот компенсационный стабилизатор,предназначенный для питания малогабаритной аппаратуры, очень прост. Его отличает малое собственное потребление тока-всего 20...30 мка. Выходное сопротивление стабилизатора - 0,5...1 Ом, коэффициент стабилизации - более 50, максималь- ный ток нагрузки - 50 ма. Хорошую экономичность удалось получить благодаря применению в регулирующем элементе полевого транзистора VT2 и работе транзистора VT3 в режиме микротока, с этой-же целью в источнике образцового напряжения традиционный стабилитрон заменен эмиттерным переходом транзистора VT4. Если стабилизатор предполагается использовать с токои нагрузки >20 ма, транзистор VT1 надо поставить на радиатор, или заменить более мощным, например КТ602Б. Если же, наоборот, ток нагрузки не будет более 5 ма, тогда транзистор VT1 следует подобрать с обратным током коллектора менее 1 мка.

сверхэкономичный стабилизатор

В стабилизаторе вместо КП103И можно применить КП103К - КП103М, вместо КТ315Б - любые из серий КТ315 и КТ316. Налаживание заключается в подборке транзистора VT4 до получения на выходе требуемого напряжения.


Добавил:  Павел (Admin)
Автор:  Неизвестно
