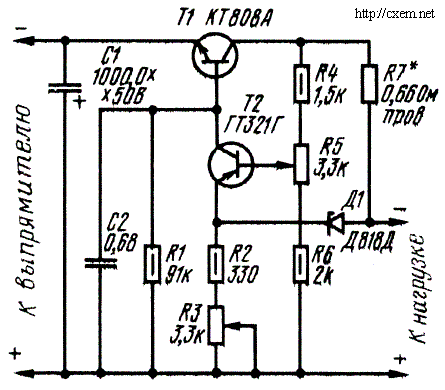

Простой стабилизатор напряжения с защитой от КЗ

Стабилизатор обеспечивает на нагрузке регулируемое напряжение от 15 до 38 В при номинальном напряжении выпрямителя 42 В. Ток нагрузки до 3А. Коэффициент стабилизации - не менее 300, амплитуда пульсации пульсации выходного напряжения не более 5 мВ. Низкое выходное сопротивление обусловлено наличием цепи обратной связи по току. Напряжение обратной связи снимается с резистора R7 и поступает в цепь базы транзистора Т2. Трансформатор питания стабилизатора мощностью около 100 Вт. Транзистор Т1 можно использовать типов КТ803Д, КТ808Д. Т2 - любой из серии ГТ321. Транзистор Т1 следует устанавливатьь на радиатор, способный рассеивать до 70 Вт тепловой мощности. Если при уменьшении выходного напряжения соответственно уменьшить напряжение, поступающее от выпрямителя, размеры радиатора можно существенно уменьшить.
