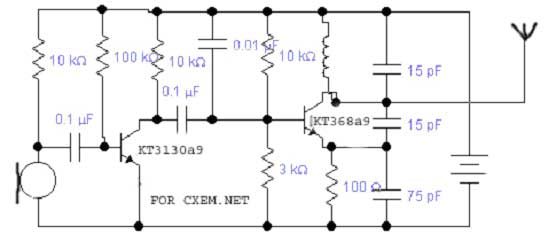

Схема жучка

Эта наиболее распространенная схема жука, которую можно встретить в Интернете. Отличается простотой сборки и настройки, малыми размерами, а также своей не очень высокой стабильностью. Но для новичков я бы рекомендовал именно ее.

Все используемые мной детали были в SMD корпусах (Размер 0805) Для начала советую взять в корпусе 1206


Между плюсои и минусом питания(параллельно батарейки) советую поставить конденсатор ескостью 0.01 мк. Катушка имеет 5-6 вит. проводом диаметром 0.5мм на оправке диаметром 4-5 мм (возьмите стержень от гелевой ручки) Питание от 4.5в до 9в. Антенна – кусок провода, длиной 40 см. Микрофон от китайского магнитофона, или вообще любой китайский

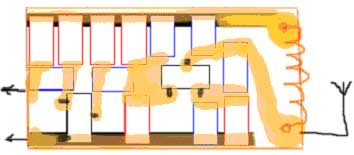

Печатная плата жучка

Детали на плате слева на право.
R 10к R 100к R 10к R 10к C 10н C 15пф
С0.1мк С0.1мк КТ368а9 С15пф
КТ3130а9 R 3к С75пф R100

Настройка.
Настройте приемник на примерно 96 мгц. Подключите питание (ИСПОЛЬЗУЙТЕ БАТАРЕЙКУ крона или аналогичную !!! Не китайский блок питания ). Покрутите ручку настройки приемника. Если себя плохо слышите- 1) Поищите еще 2) посжимайте/ порастягивайте катушку. Если при включении передатчика в приемнике не слышно изменений вероятно 1) ошибочный монтаж или 2) неисправен второй транзистор

Если слышно, но плохо, то 1) подберите вместо резистора (на плате в верхнем левом углу 10к) другой. 2) нужно заменить первый транзистор.

Вот такой получился жучок. Довольно маленький. Для уменьшения рамеров можно использовать микрофон еще меньшего размера, например Сосна, но все равно элекмент питания (батарейка крона) особо не уменьшишь.

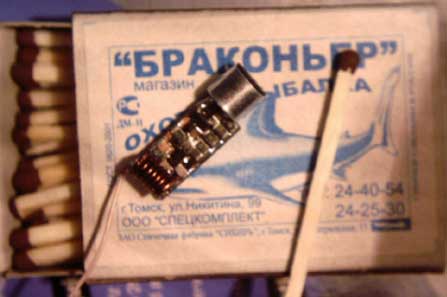

Вид собранного жучка

Желаю удачи при сборке.

Martynov Andrey - Andrey_de @mail.ru
Спасибо постоянному участнику форума 'жучки' Andrey_de за предоставленную схему, описание и фото.

ih.rar">Скачать печатную плату в формате LAY (автор Timoty).


Добавил:  Павел (Admin)
Автор:  Martynov Andrey - Andrey_de @mail.ru
