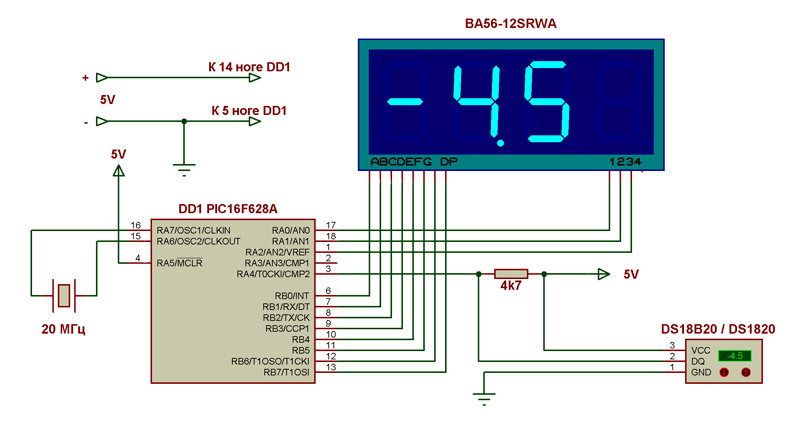

Ниже представлена схема простого термометра на PIC'е. Индикатор (в моём случае BA56-12SRWA) используется с общим анодом.

Датчик температуры DS18B20 (разрешение 0.1'C) или DS1820 (разрешение 0.5'C). Программа сама определит тип датчика.
При отсутсвии датчика на линии мигает "Err" .
При выходе измеряемого значения за пределы измерения мигает "---" .
Диапазон измерения от -55'C до 125'C.


В архиве находится файл для Proteus'а и программа в HEX. Поэтому Вы сами сможете промоделировать схему и посмотреть как она работает.

Термометр на PIC

Скачать прошивку HEX и файл для Proteus'а можно ниже


Добавил:  Павел (Admin)
Автор:  Клюшников А.
