В прошлый раз мы научились компилировать прошивку и зашивать в контроллер через avr-gcc.
Но что делать если нам необходимо прошить фьюзы? Да и прошивать контроллер с помощью консоли не сильно удобно.
Значит нам необходимо скачать GUI оболочку для avrdude.
1. Заходим по ссылочке на файлообменник: http://narod.ru/disk/27500236000/avr8-burn-o-mat-2.1.2-all.deb.html
2. Скачиваем программку.
3. Запускаем и устанавливаем.

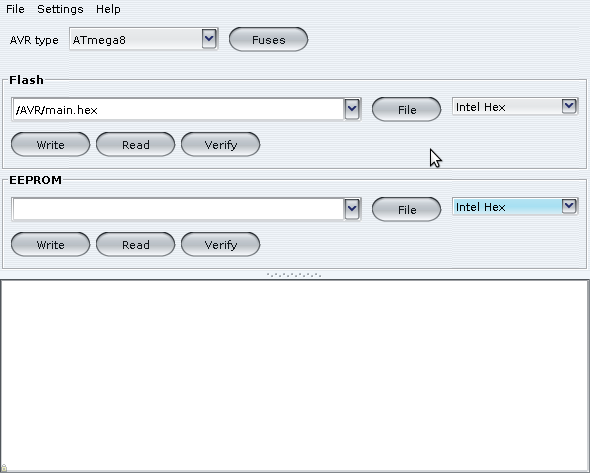

Далее, запустим программу: Приложения->Программирование->AVR8 Burn-O-Mat

AVR8 Burn-O-Mat

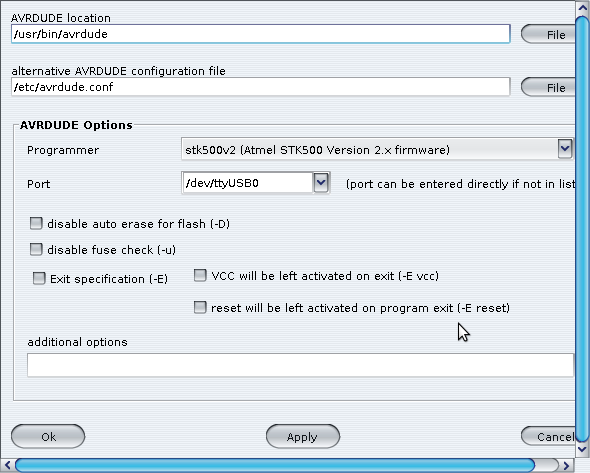

Дальше откроем Settings->AVRDUDE


В AVRDUDE location нажимаем кнопочку File и ищем файл под названием avrdude (должен быть здесь /usr/bin/avrdude).
Далее в alternative AVRDUDE configuration file нажимаем кнопочку File и ищем файл под названием avrdude.conf.
В AVRDUDE Options выбираем необходимый программатор, а так же порт через который будем работать. Если у вас программатор собран на преобразователе USB-RS232 то вам необходимо выбрать /dev/ttyUSB0.
Если все выставлено то нажимаем Apply->OK.
В AVR type выберем необходимый нам чип и нажмем Fuses.

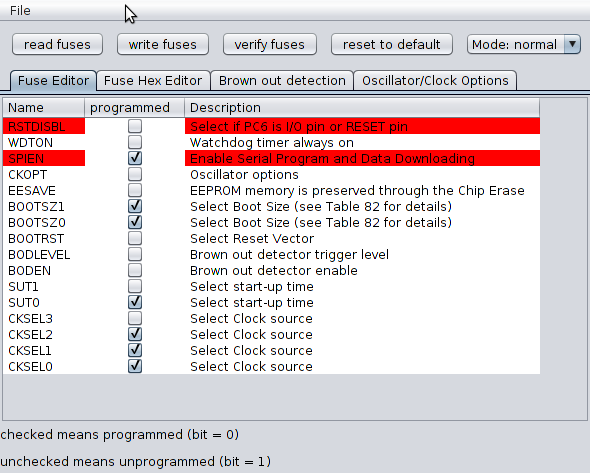

Fuses

Здесь, я думаю и так все понятно, что с ними делать.

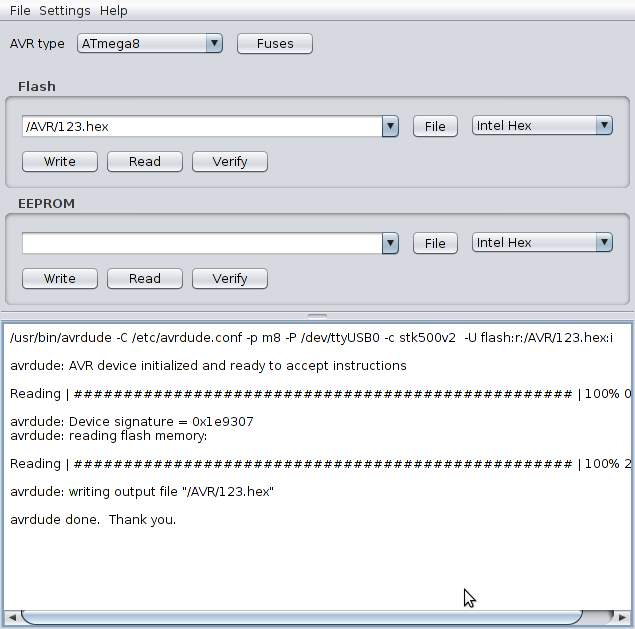

Если все выставлено, то пробуем прошить или просто считать прошивку.



Добавил:  Павел (Admin)
Автор:  Ефимов Валентин
