Рассматриваем схему регулятора громкости, баланса и тембра на отечественной микросхеме К174ХА54, производства ОАО Ангстрем. А то все Сони, да Филипс… мы еще им покажем! Ага.
Микросхема представляет собой регулятор громкости, тембра и баланса стерео сигнала. То бишь одной микросхемы хватает на два канала. Так же, в микросхеме предусмотрена светодиодная индикация режимов работы и тонкомпенсация.
Основные характеристики следующие:
Напряжение питания, В . . . . . . . . . . 2,1…6
Потребляемый ток, мА. . . . . . . . . . . 10
Диапазон регулировки громкости, дБ. . . . 70
Шаг регулировки громкости, дБ . . . . . . 1,4
Диапазон регулировки тембра, дБ . . . . . +/-12
Шаг регулировки тембра, дБ. . . . . . . . 1,5
Диапазон регулировки баланса, дБ. . . . . 12
КНИ, %. . . . . . . . . . . . . . . . . . 0,05

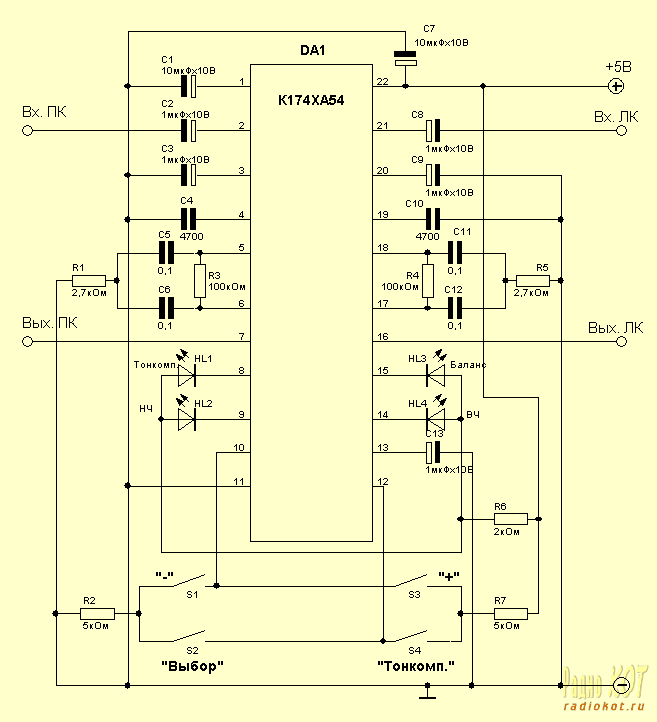

Схема:
И никаких переменных резисторов, товарищи! Забудьте! Все операции осуществляются кнопочками S1-S4. Выбор параметра, для регулировки осуществляется нажатием кнопки S2. Регулировка выбранного параметра - кнопками S1 и S3.
По умолчанию, микросхема находится в режиме регулировки громкости. При нажатии на кнопку S2, переключение режима осуществляется по кругу: Громкость -> Тембр НЧ -> Тембр ВЧ -> Баланс -> Громкость. Возврат из любого режима в режим Громкость происходит при отсутствии нажатия каких либо кнопок в течении нескольких секунд. Тонкомпенсация включается кнопкой S4 в режиме Громкость. А в режиме Тембр НЧ или Тембр ВЧ нажатие этой кнопки позволяет вернуть тембры на уровень 0 дБ. Это же просто праздник какой то!
Ну а светодиоды HL1-HL4 будут напоминать вам о выбранном режиме работы.
Табличка со списком элементов:
|
Обозначение на схеме |
Номинал |
|
C1 |
10мкФх10В |
|
C2 |
1мкФх10В |
|
C3 |
1мкФх10В |
|
C6 |
0,1 |
|
C5 |
0,1 |
|
C7 |
10мкФх10В |
|
C8 |
1мкФх10В |
|
C9 |
1мкФх10В |
|
C12 |
0,1 |
|
C11 |
0,1 |
|
C13 |
1мкФх10В |
|
C4 |
4700 |
|
C10 |
4700 |
|
| |
|
HL1-HL4 |
АЛ112 (или аналогичный) |
|
| |
|
R 3 |
100кОм |
|
R1 |
2,7кОм |
|
R2 |
5кОм |
|
R4 |
100кОм |
|
R5 |
2,7кОм |
|
R6 |
2кОм |
|
R7 |
5 кОм |
|
| |
|
S1 |
Любой без фиксации |
|
S 3 |
Любой без фиксации |
|
S 2 |
Любой без фиксации |
|
S 4 |
Любой без фиксации |
|
|
|
|
DA1 |
К174ХА54 |
Источник: www.radiokot.ru
