   Управление радиомоделью с помощю компьютера
    Главная -> Статьи -> Аппаратура радиоуправления моделями -> Управление радиомоделью с помощю компьютера


<< Назад в раздел   Распечатать Дата добавления: 2007-10-20 | Просмотров: 13196

Наверное, сколько бы ни было человеку лет, ему все равно будет интересно поиграть игрушкой на радиоуправлении. К примеру возьмер машинку на радиоуправлении. Нету? Купи! Понмаю, дорого в магазине. Но на рынке, где я купил этого монстра себе зимой 2004 года, это обошлось в 270 рублей(без батареек). Батарейки использовать не рекомендую - лучше аккумуляторы. Себе я поставил никель-кадмиевые на 800млАЧ. У меня тачка поддерживает рулевое управление - влево/вправо и вперед/назад. То есть никаких неудобств и ограничений. На ковре не буксует. Преодолевает без проблем пороги и плинтусы до 2.5 см. Скорость - чуть быстрее шага. Прочность отличнейшая. Странно, но сборка китайская. За 270 рублей, я считаю ее просто находкой.

Так вот, просто ей управлять нет никакого драйва. Мой лозунг - "коннектим все к компу". И радиомашинка, кстати не исключение. И не надо думать что это будет сложно. Чтобы заставить комп управлять машиной нужно как-нибудь подключить пульт управления радиомодели к нему через что-нить. Проще всего через LPT, но это не по-продвинутому. Возьмем COM. Понимаю, вам хотелось USB, но это обойдется в копеечку, тк микруха переходник стоит 150 рублей. А если вы ее еще и спалите в процессе сборки, то суецида не избежать. Итак, COM - порт последовательный, поэтому с передачей сигналов на четыре ветви по двум проводам придется похитрить. Микруха к561ие10 стоит 8 рублей.

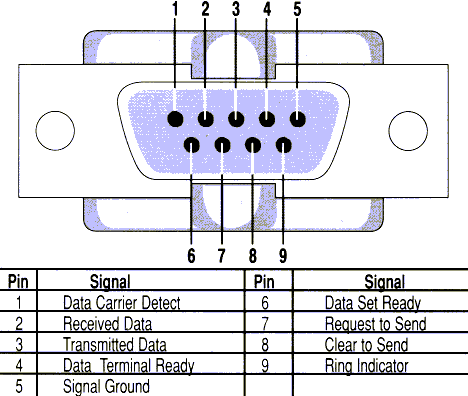

Распиновка COM-порта:
Распиновка RS232

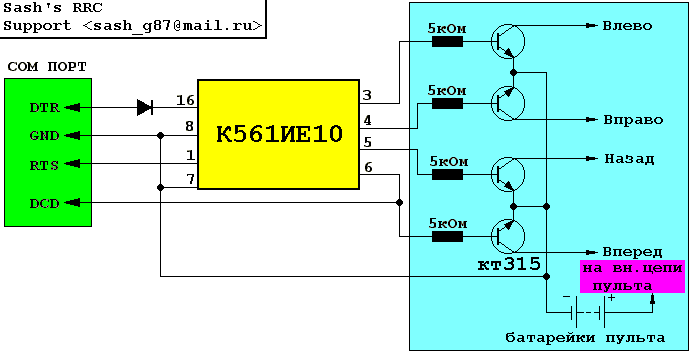

Дело в том что мы же можем нажимать на рычаги пульта в различых комбинациях (тк Вперед&Лево ...) С компа же подается только питание +12вольт, один управляющий сигнал(в нашем случае), провод "земля" и провод обратной связи. Я решил эту проблему так. Поставил двоичный счетчик К561ИЕ10. Взгляните на схему.

Схема радиоуправления

Работа происходит следующим образом: компьютер посылает по одному проводу счетчику сигнал на прибавление единицы. На выходе счетчика (выводы 3.4.5.6) получаем комбинацию высокого/низкого уровня напряжения, которые идут на транзисторы, которые припаяны своим эмитером и колектором к пластинкам, либо контактам замыкаемым рычежками пульта. Стоит появиться на базе транзистора высокому уровню напряжения, он немедленно откроется "соединив" в пульте "что надо". Я не знаю насколько моя схема(в смысле пульт) частна. Не думаю, что пульты сильно отличаются. Скорее все они вообще делаются на одном заводе :). В данном случае рычажок замыекает минус батарейки пульта на определенную ножку микросхемы пульта. То есть надо использовать n-p-n транзисторы(обратная проводимость). Если же надо замыкать плюс на микруху(что маловероятно), то надо испорльзовать(p-n-p) транзистор например(кт361). Диод перед микросхемой любой выпрямительный малогабаритный. Не забудьте про DCD провод, который припаивается к выводу №6 микрухи. Это обратная связь. Без нее комп не сможет обеспечить правильную работу счетчика, а следовательно и машинки. Ниже приведены исходные процедуры по управлению за тачкой. Но это не голимый делфи - здесь используестся компонент которого у вас наверняка нет. Называется он ComDrv32. Это для последовательного порта. Можете просто вникнуть в суть таботы драйвера. А для управления моделью можете скачать прогу SashRRC[200 kb WinRAR3] (это конечно альфа версия но со своей основной обязанностью справляется на ура во всех ОС). Стоит только правильно подключить танзисторы в пульте с микросхемой(не спутайте ножки) а то когда нажмете вперед машина поедет назад. Программаа rrc написана мною только под эту схему:

procedure ResetCar; //полностью останавливает машину
var CycleCount:Integer;
begin

if(rrcwindow.Com.Connected=false)then exit;

if(lsCD in rrcwindow.Com.GetLineStatus=True)then
begin
CycleCount:=0;
while(lsCD in rrcwindow.Com.GetLineStatus=True)do
begin
rrcwindow.Com.ToggleRTS(False); //
rrcwindow.Com.ToggleRTS(False); //
rrcwindow.Com.ToggleRTS(True); //Такт на счетчик
rrcwindow.Com.ToggleRTS(True); //Такт на счетчик

CycleCount:=CycleCount+1;
if(CycleCount>MaxCycleCount)then begin exit;end;
end
end
else
begin

CycleCount:=0;
while(lsCD in rrcwindow.Com.GetLineStatus=False)do
begin
rrcwindow.Com.ToggleRTS(False); //
rrcwindow.Com.ToggleRTS(False); //
rrcwindow.Com.ToggleRTS(True); //Такт на счетчик
rrcwindow.Com.ToggleRTS(True); //Такт на счетчик

CycleCount:=CycleCount+1;
if(CycleCount>MaxCycleCount)then begin exit;end;
end;

CycleCount:=0;
while(lsCD in rrcwindow.Com.GetLineStatus=True)do
begin
rrcwindow.Com.ToggleRTS(False); //
rrcwindow.Com.ToggleRTS(False); //
rrcwindow.Com.ToggleRTS(True); //Такт на счетчик
rrcwindow.Com.ToggleRTS(True); //Такт на счетчик

CycleCount:=CycleCount+1;
if(CycleCount>MaxCycleCount)then begin exit;end;
end;
end;
end;

procedure SendCommandToCar(chUp:boolean;chDown:boolean;chLeft:boolean;chRight:boolean); // задаем нужную команду тачке
var Checksuma:Integer;
x:Integer;
begin
Checksuma:=0;
ResetCAR;

if(rrcwindow.Com.Connected=false)then exit;
{добавь сист защиты от непр действий}

if (chUp = True) then Checksuma:=Checksuma+2;
if (chDown = True) then Checksuma:=Checksuma+1;
if (chLeft = True) then Checksuma:=Checksuma+8;
if (chRight = True) then Checksuma:=Checksuma+4;

for x:=1 to Checksuma do //накрутим до нужного значения
begin
rrcwindow.Com.ToggleRTS(False); //
rrcwindow.Com.ToggleRTS(False); //
rrcwindow.Com.ToggleRTS(True); //Такт на счетчик
rrcwindow.Com.ToggleRTS(True); //Такт на счетчик
end;
end;


Скачать программу.

Будут вопросы - пиши на sash_g87 {собака} mail.ru


Добавил:  Павел (Admin)
Автор:  Неизвестно
