   7-элементная логопериодическая
    Главная -> Статьи -> Антенны -> 7-элементная логопериодическая


<< Назад в раздел   Распечатать Дата добавления: 2008-02-19 | Просмотров: 10722

Будучи в Генуе, я познакомился с Джанни (5N0EIB) который работает в столице Нигерии. В частной беседе Джанни рассказал мне следующую забавную историю.

Работая на одном из ответственных постов в известной нефтедобывающей компании, Джанни всегда интересовался любительским радио. Как и все начинающие он не имел аппаратуры, но желание работать в эфире было непреодолимо. Составляя очередной отчет для руководства фирмы, Джанни увидел специальный пункт анкеты, где предлагалось дать свои соображения по улучшению работы филиала компании в Нигерии. Здесь Джанни и почувствовал, что идея созрела. Он указал в анкете, что требуемые для отдыха прогнозы погоды принимаются не регулярно, и, что коллеги по работе не могут получать достоверную информацию вовремя. Вспомнив о своей мечте он приложил список аппаратуры требуемой его филиалу для организации радиолюбительской сети приема метеосводок. Он включал в себя: два трансивера IC-731, пару TS-940 для запаса, 6 армейских автоматически согласуемых 4 кВт усилителей мощности (2 кВт output в AM!), 1000 метров коаксиального кабеля, пару телескопических мачт и прочие мелочи. Каково же было удивление сотрудников и коллег по работе, когда следующим рейсом через Атлантику на имя Джанни были доставлены несколько крупногабаритных контейнеров. Да, в Америке инициатива всегда приветствовалась, и фирма позаботилась о благополучии своих сотрудников в жаркой Нигерии.


Через несколько месяцев в тех краях уже звучали 3 любительских позывных. Джанни увлек радио одного из сотрудников службы связи, а также пилота вертолета. Вскоре, Джанни решил дерзнуть в конструировании антенн. имея множество программ для IBM-PC по расчету антенн он создал оптимизированный вариант семиэлементной логопериоди-ческой активной антенны на 28 MHi с ромбическим рефлектором и элементами формы "рыбья кость".

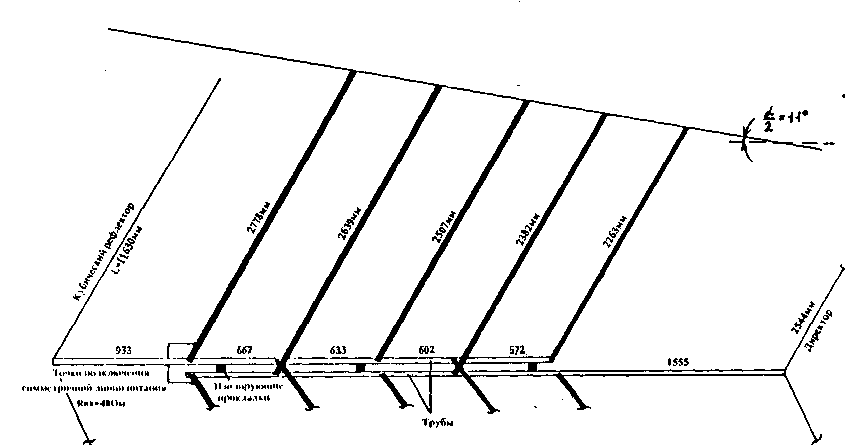

Череж половинки антенны (она симметрична и вторая половинка условно не показана) приведен на рис.1. Антенна состоит из кубического рефлектора, пяти активных элементов и директора. Конструкция кубического рефлектора показана на рис.2. Экспериментально проверено, что данная антенна имеет большее усиление, чем синфазная решетка из двух пятиэлементных волновых каналов, разнесенных по вертикали.

7-элементная логопериодическая
Puc.1

7-элементная логопериодическая
Puc.2

Н.ЖУКОВСКИЙ (U5UA), г.Киев


Добавил:  Павел (Admin)
Автор:  Н.ЖУКОВСКИЙ (U5UA), г.Киев
