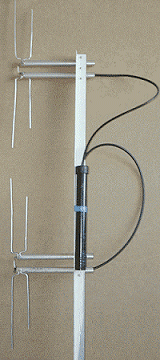

Антенна представляет собой двухдиапазонную вертикальную антенную решетку на частоты 260-390 мГц.

Eagle - антенна - полуволновой вибратор на два диапазона, перемычкой регулируется согласование под кабель 50 или 75 Ом.


При сборке на металлической мачте диаграмма кардиоидная,усиление выше по оси.Конструкция проста и делается из подручных материалов.

Настройка заключается в постепенном укорочении вибраторов до нужной частоты. Для настройки автор использовал измеритель АЧХ Х-1-50.

Настройка производится по известной методике по минимуму КСВ в измерительном кабеле длиной 10-15м.

При расстоянии между этажами антенной решетки равном 600мм длина отрезков соединительных кабелей (75 Ом) равна 660 мм! затем идет кабель 50 Ом к аппарату.

По результатам испытаний антенна превосходит DX-60 и логопериодическую антенну промышленного производства.

Василий Василенко, Якутск
