   УКВ приемник на одной микросхеме (К174ХА42)
    Главная -> Статьи -> Радиоприемники -> УКВ приемник на одной микросхеме (К174ХА42)


<< Назад в раздел   Распечатать Дата добавления: 2008-02-23 | Просмотров: 9848


Ой граждане, только не надо ничем в меня бросать. Я знаю, что схема эта заезжена до дыр и все же по своей простоте сравниться может мало с чем. Итак, микросхема К174ХА42.

Основные параметры следующие:

Номинальное напряжения питания, В - 4,5
Потребляемый ток, мА, не более - 8
Частота входного ВЧ сигнала, МГц - 1,5...150
Чувствительность, мкВ - 6
Выходное напряжение ЗЧ, мВ - 100
Коэффициент нелинейных искажений, %, не более - 0,5
Отношение сигнал/шум, дБ, не менее - 50

Схема вот:

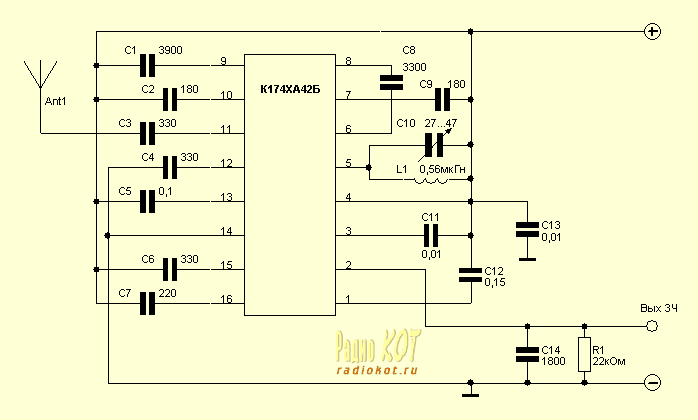

Схема однокристалльного УКВ-приемника

Микросхема, кстати, оснащена системой бесшумной настройки. В общем, я не буду долго распространяться на тему достоинств это схемы. Факт остается фактом - вы это собираете и получаете УКВ приемник в рабочем состоянии, без надобности какой либо настройки. Ура товарищи.

А сейчас будет традиционная табличка с компонентами.

Обозначение на схеме

Номинал

C1

3900

C2

180

C3

330

C4

330

C5

0,1

C6

330

C7

220

C9

180

C8

3300

C10

27...47

C13

0,01

C11

0,01

C12

0,15

C14

1800

L1

0,56мкГн

R1

22кОм

Микросхема

К174ХА42Б

Источник: www.radiokot.ru


Добавил:  Павел (Admin)
Автор:
