   Еще раз о 6ф5п (Лофтин-Уайт)
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Еще раз о 6ф5п (Лофтин-Уайт)


<< Назад в раздел   Распечатать Дата добавления: 2008-03-24 | Просмотров: 16732


Так получилось, что увлечение ламповыми усилителями я начал с относительно мощных (10-15 ватт). Это было продиктовано низкой чувствительностью моих колонок на динамиках PEERLES, которые прекрасно звучали с транзисторным усилителем 50 ватт.

Сначала были различные переделки прибоя от 12 до 20 ватт. В том числе на 6п36с. Потом я сделал однотактник на 6п45с. 10ватт. Слушаю до сих пор.

Пообщавшись в форуме Аудио Портал, я решил попробовать на вкус (слух) 6ф5п. Собрал по схеме В.Пронина c ТВЗ-1-9 и был поражен. Оказывается даже с такими низкочувствительными колонками (87 дб) громкости для спокойного прослушивания достаточно. А если использовать акустику чувствительностью 95 дб и более, то мощнее и не нужно.

Эта схема не претендует на хайэнд, но для начинающих лучше не придумаешь. Всего одна лампа, трансформаторы можно использовать от ламповых радиол или телевизоров. Далее переделал схему в Лофтин-Уайт. Мне показалось что усилок стал мощнее. Видимо просто больше коэфф. усиления.

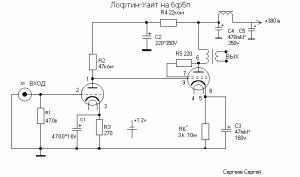

Схема Лофтин-Уайт
Схема Лофтин-Уайт

Вариант схемы Алексея Шалина
Вариант схемы Алексея Шалина

Можно пойти дальше и поставить в смещение триода первой лампы аккумулятор на 1,2 вольта (в катод или сетку) Я думаю лучше в катод, он будет подзаряжаться током лампы. К тому же в катод безопаснее для ламп.


Добавил:  Павел (Admin)
Автор:  Сергеев Сергей
