   Народный Лофтин-Уайт
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Народный Лофтин-Уайт
<< Назад в раздел   Распечатать   Рекомендовать Дата добавления: 2008-04-01 | Просмотров: 18850


Каждый ламповизатор отлично помнит тот первый шаг, когда свершилось маленькое чудо – запел первый усил. Сколько нервов, напряжений мучительных поисков и просто сомнений в своей рукотворности испытал каждый!
И вот, первый усил есть, вот и второй, а вот мы уже балуемся режимами ламп…
После или в процессе этого мы еще обращаем внимание на святая святых – межкаскадный конденсатор!
Сколько копей переломано, сколько материала отслушано, взрослые дядьки как школьники поменяли один из разномастной кучки, и выслушивают, причмокивают…
И вот в какой-то момент, наверное, надо сделать второй шаг – выкинуть этот конденсатор как класс! Самое интересное, что это шаг также внутренне труден, как и самый первый…

Так как в названии заявлено слово – «народный», то естественно будет выбрать народные детали. Меня часто критикуют за такой подход – «натягивания шкурки на кисель», но что поделать?

В качестве питающего мы применяем естественно ТС-180, включив последовательно все высоковольтные обмотки и две накальные. Таким образом, после дросселей фильтра у нас остается 310 Вольт.

Что можно предложить на такое напряжение? Легко и просто - 6н23п и 6п18п.
6н23п – отличная лампа, обладающая хорошим усилением, и большим током при малом напряжении анода. По ТУ при ее номинальном токе 15 мА, на аноде всего – 90 Вольт.
6п18п – отличный псевдотриод, при токе 55 мА, без завышения ТУ на аноде имеет 220 Вольт при смещении в сетке – около 11 Вольт.

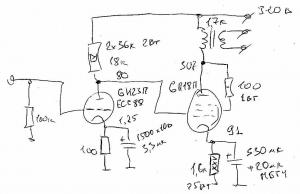

Вот и все, схема нарисована:

Как видим схемотехника навеянная современными течениями очень проста, а что делать? Кто нынче без греха?

В качестве выходных трансформаторов можно использовать, ТВЗ-1-9, ТВЗ-2Ш-2, и тот же ТС-180 с немагнитным зазором.
В ТС-180 необходимо включить последовательно все высоковольтные обмотки, оставшиеся накальные включаются 9-10 последовательно для 4 Ом нагрузки, для 8 Ом к ним последовательно подключают запаралеленные 11-12.

Я применил трансформаторы от усилителя ТУ-100.

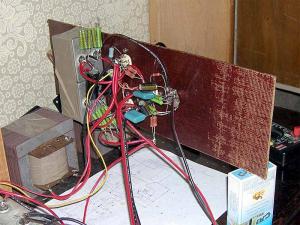

Первый вариант схемы был выполнен с аккумуляторами в катодах первой лампы, но в процессе монтажа выяснилось, что один из аккумуляторов закоротило внутри, был взят другой аккумулятор, но повторение этого печального опыта в LW нам ни к чему.

Усилитель запел сразу, как в первом, так и втором случае, естественно первое включение было без выходных ламп, и отключенной основной емкостью электролитов.

Даже на смешной емкости 47мкФ электролитов + 40 мкФ (на канал) бумаги усил проявил себя сразу. Мощнейший бас, легкость и не принужденность были мне ответом за мои старания. После подключения основной емкости в 4000 мкФ на канал, плотность звука приобрела монументальный характер.

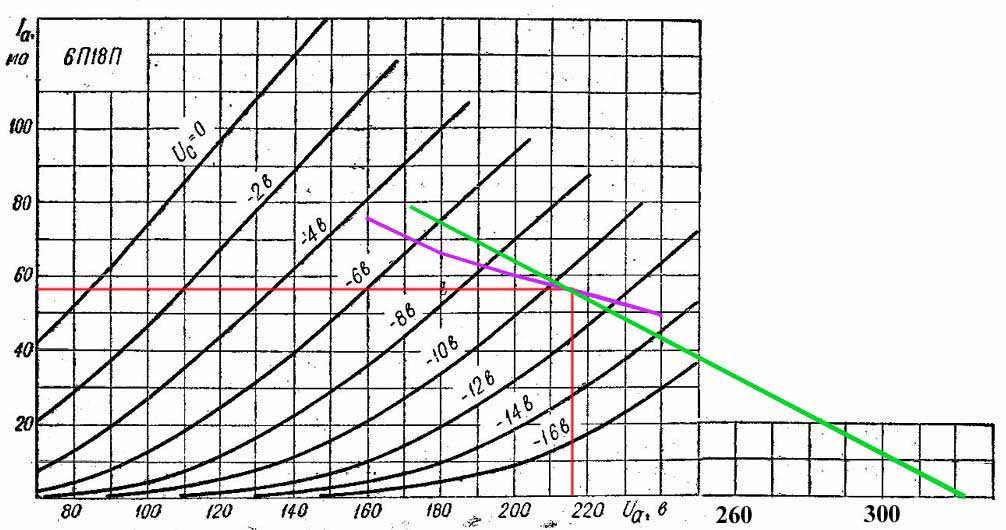

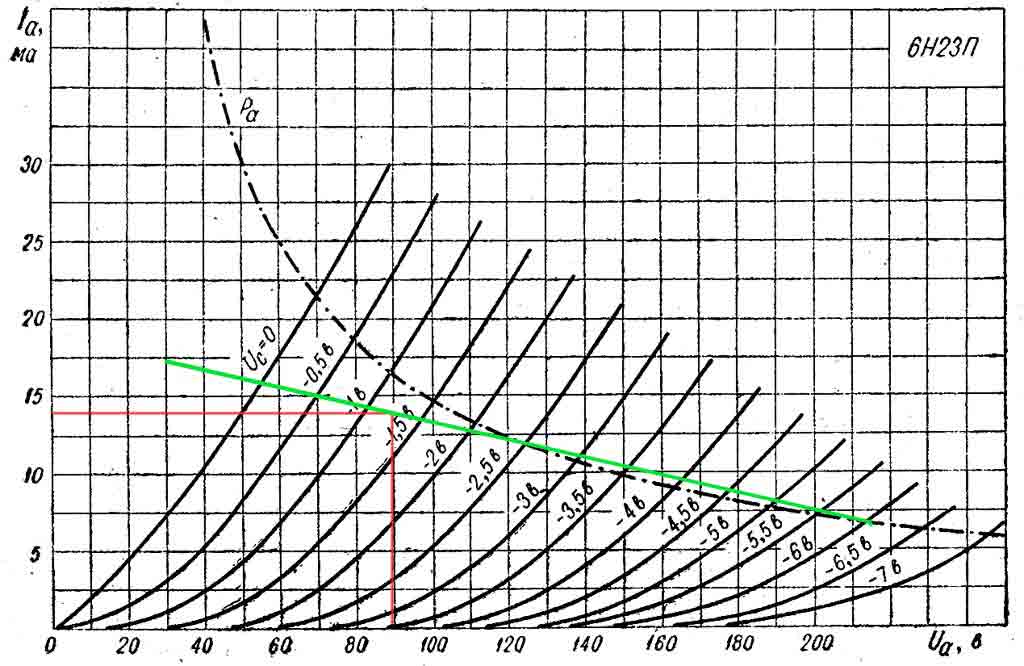

Под конец приведу ВАХи:

С 6н23п все ясно. По поводу 6п18п, в нарисованной гиперболе не учтен ток второй сетки, да и сама гипербола соответствует примерно 11 Вт.

ПС. Ни в коем случае нельзя забывать о задержке подачи анодного напряжения.




Удачи и хорошего звука!


Добавил:  Павел (Admin)
Автор:  Древний юзер

Комментарии к статье:


Дата: 2017-02-14

Здравствуйте! Какая максимальная выходная мощность у данного усилителя?

Дата: 2012-08-04

ВАХи то скопировал чётко, а на чертёж схемы усилителя применить линейку не пробовал? Да и на схеме написано 6и23п и 6в18п! И сверху лампы написано почему-то 507. Зато описание как вроде сказка. Внимательнее нужно быть, братец.
