   Схема электропроводки автомобиля ВАЗ-2105
    Главная -> Статьи -> Автомобильная электроника -> Схема электропроводки автомобиля ВАЗ-2105


<< Назад в раздел   Распечатать Дата добавления: 2008-05-26 | Просмотров: 15566

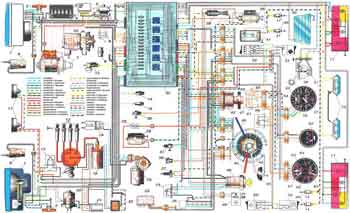

Схема электропроводки ВАЗ-2105
Нажмите для увеличения (168 КБайт)

Электрическая схема ваз 2105:
1. Блок-фара (фара, объединенная с передним фонарем) ваз 2105. 2. Боковые указатели поворота. 3. Аккумуляторная батарея. 4. Реле включения стартера ваз 2105. 5. Пневмоклапан системы холостого хода карбюратора ваз 2105. 6. Датчик верхней мертвой точки поршня в первом цилиндре. 7. Стартер ваз 2105. 8. Микровыключатель карбюратора. 9. Электродвигатели очистителей фар ваз 2105. 10. Генератор ваз 2105. 11. Звуковые сигналы. 12. Свечи зажигания ваз 2105. 13. Подкапотная лампа. 14. Датчик указателя температуры охлаждающей жидкости. 15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания ваз 2105. 17. Электродвигатель омывателя ветрового стекла. 18. Катушка зажигания ваз 2105. 19. Датчик недостаточного уровня тормозной жидкости. 20. Электродвигатель омывателя фар. 21. Блок управления пневмоклапанном ваз 2105. 22. Колодка диагностики. 23. Реле стеклоочистителя. 24. Реле-прерыватель указателей поворота и аварийной сигнализации. 25. Электродвигатель стеклоочистителя. 26. Штепсельная розетка для переносной лампы. 27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ваз 2105. 29. Дополнительный резистор электродвигателя отопителя. 30. Выключатель контрольной лампы стояночного тормоза. 31. Выключатель света заднего хода. 32. Монтажный блок ваз 2105. 33. Реле включения ближнего света фар. 34. Реле включения дальнего света фар ваз 2105. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар. 37. Реле включения обогрева заднего стекла. 38. Лампа освещения вещевого ящика. 39. Прикуриватель. 40. Выключатели плафона, расположенные в стойках дверей. 41. Плафон внутреннего освещения кузова. 42. Выключатель аварийной сигнализации. 43. Переключатель указателей поворота. 44. Переключатель света фар ваз 2105. 45. Выключатель звукового сигнала. 46. Выключатель омывателя и стеклоочистителя ветрового стекла. 47. Блок контрольных ламп ваз 2105. 48. Выключатель зажигания. 49. Выключатель-регулятор освещения приборов ваз 2105. 50. Элемент обогрева заднего стекла. 51. Датчик указателя уровня и резерва топлива. 52 Выключатель обогрева заднего стекла с контрольной лампой включения. 53. Переключатель электродвигателя отопителя. 54. Спидометр ваз 2105. 55. Лампа освещения приборов. 56. Контрольная лампа дальнего света фар. 57. Контрольная лампа указателей поворота. 58. Контрольная лампа наружного освещения. 59. Контрольная лампа стояночного тормоза. 60. Контрольная лампа включения заднего противотуманного света ваз 2105. 61. Контрольная лампа уровня тормозной жидкости. 62. Вольтметр. 63. Комбинация приборов. 64. Контрольная лампа заряда аккумуляторной батареи. 65. Указатель уровня и резерва топлива. 66. Контрольная лампа давления масла. 67. Указатель температуры охлаждающей жидкости. 68. Реле-прерыватель контрольной лампы стояночного тормоза. 69. Выключатель наружного освещения. 70. Выключатель противотуманного света в задних фонарях. 71. Задние фонари. 72. Фонари освещения номерного знака. 73. Реле зажигания ваз 2105.


Добавил:  Павел (Admin)
Автор:  Неизвестно
