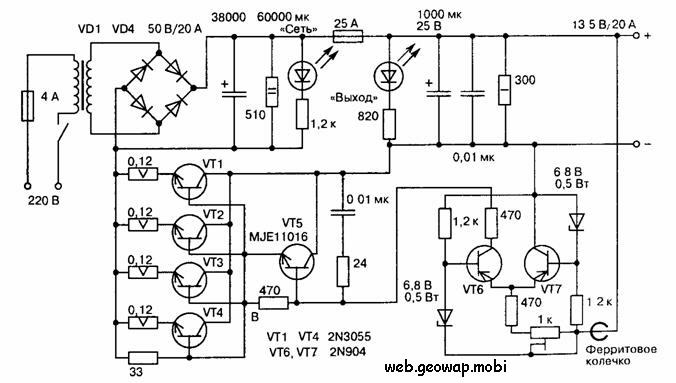

Автомобильные трансиверы при передаче потребляют значительный ток — до 20 А. Создание сетевого источника питания для таких устройств представляет серьезную проблему. Приведена принципиальная схема такого блока питания.



Вторичная обмотка трансформатора должна быть рассчитана на ток 20 А и напряжение 20 В. Диоды моста устанавливаются на радиаторах, лучше использовать силовые диоды с барьером Шоттки.



Стабилизатор с защитой от замыканий выполнен на транзисторах ЧТ1. VT7. Выходное напряжение устанавливается подстроечным резистором. Усилитель сигнала ошибки выполнен на дифференциальном каскаде УТ6, УТ7. Повторитель на составном транзисторе УТ5 управляе

---

Добавил:  Павел (Admin)
Автор:  Михаил Кислинский, (RX9CBI) (rx9cbi@mail.ru)

---
