   Смешанное подключение акустики к магнитолам с усилителями разной мощности
    Главная -> Статьи -> Акустические системы -> Смешанное подключение акустики к магнитолам с усилителями разной мощности


<< Назад в раздел   Распечатать Дата добавления: 2007-10-06 | Просмотров: 9118


Магнитолы с усилителями разной мощности.

    По такой схеме до сих пор выпускается ряд недорогих аппаратов: CD-ресивер TCH-77 (LG Electronics), магнитолы Daewoo AKF-4087X, AKF-4237X, AKF-4377X, AKF-8017X, Prology KX-2000R, ARX-9751/52, "Урал" (модели 206, 207, 208).
    Мощные усилители моделей с каналами разной мощности выполнены по мостовой схеме, а менее мощные - по обычной. Помимо упоминавшегося варианта би-ампинга можно использовать традиционное или смешанное подключение фронтальных головок к более мощным тыловым каналам, а тыловую АС ("подзвучку"), не требующую большой мощности, подключить к фронтальным каналам по обычной схеме или схеме Хаффлера (с разностным сигналом). Функции фейдера "фронт-тыл" поменяются местами, но к этому легко привыкнуть. Все сказанное выше относительно комбинированного подключения остается в силе, только исчезнет возможность регулировать соотношение мощностей по полосам во фронтальном канале.
    Аналогично рассмотренным вариантам в данном случае по комбинированной схеме можно включить фронтальную акустику и сабвуфер, фейдер при этом регулирует уровень сигнала пищалок. Рабочие диапазоны частот фронтальных головок и сабвуфера не должны перекрываться, чтобы не вызвать перегрузку усилителя.

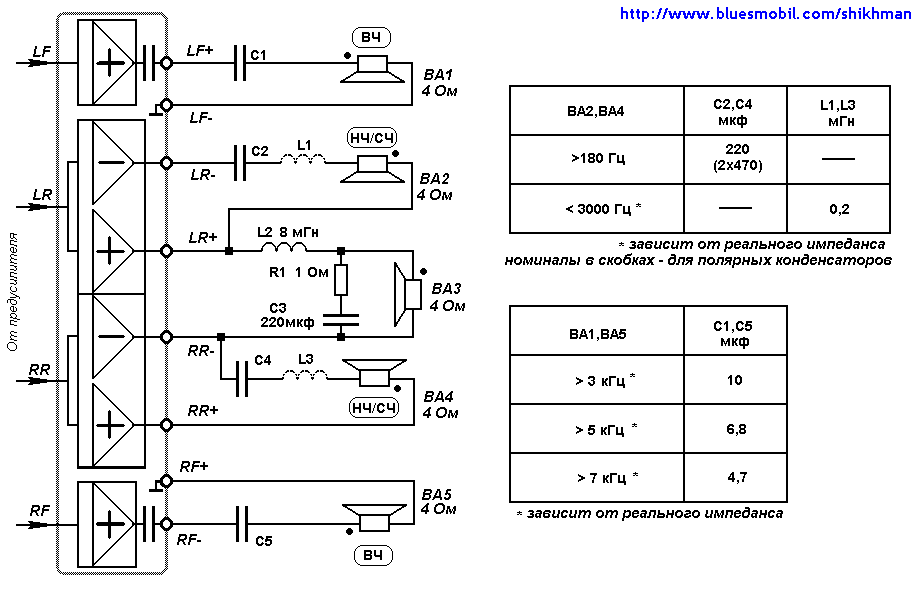

рис.4.


Добавил:  Павел (Admin)
Автор:  Неизвестно
