   УКВ-ЧМ тюнер
    Главная -> Статьи -> Радиоприемники -> УКВ-ЧМ тюнер


<< Назад в раздел   Распечатать Дата добавления: 2008-02-18 | Просмотров: 12224

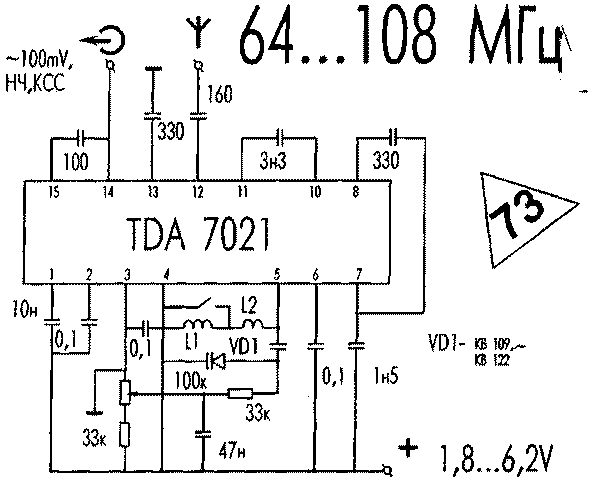

 Схема УКВ-ЧМ тюнера
Рис.1

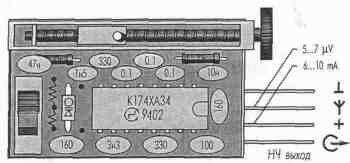

 Расположение элементов
Рис.2. Расположение элементов

L1 - 5, L2 - 7 витков, диаметр намотки 3,5 мм, провод - 0,3...0,5 мм


Добавил:  Павел (Admin)
Автор:  Неизвестно
