Открываем аппарат для ремонта, схемы нет, находим пробитый стабилитрон и в лучших традициях следопытов начинаем ползти по дорожке, пытаясь найти источник неисправности. Дорожка доползает до процессора поверхностного монтажа с ногами о четырех сторонах и благополучно теряется под его недрами.

Это реальная ситуация, при которой можно сесть и задуматься, а стоит ли перепаивать этого таракана ради своего любопытства.

Перепаять конечно можно и простым паяльником, поддевая ноги иголкой, протягивая нитку, и тому подобными способами, но для того чтобы оставить приличный вид монтажа, нужна аккуратность, и самое главное много времени. Имея в своем арсенале нехитрый инструмент под названием строительный фен, эту операцию можно свести к паре минут, причем то, что микросхема выпаивалась и ставилась на место, можно будет определить только по более свежему виду олова под ногами микросхемы, через пару месяцев замену не определит ни один эксперт, потому как пайка будет чисто заводской.

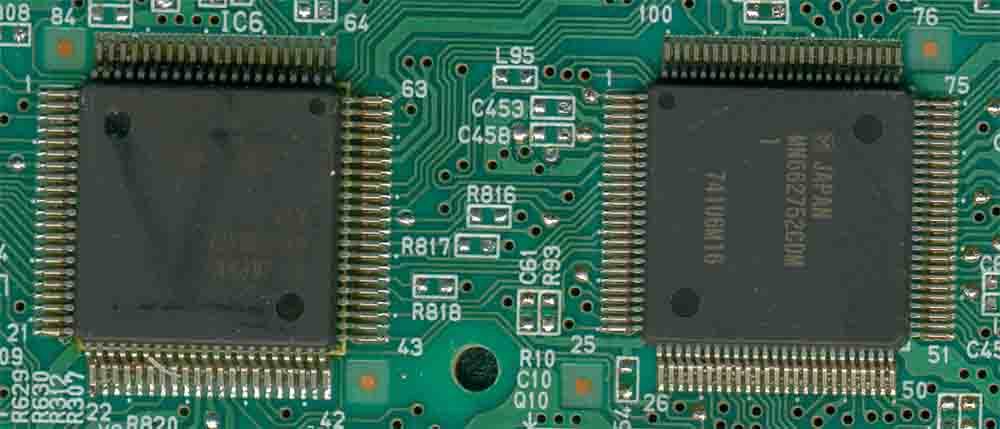

Попробуйте с двух раз определить какая из микросхем снималась и ставилась на место:

Правильно, левая. Более блестящее олово, мсх повернута на 90 градусов, и ключ смотрит на 64 ногу. Одна минута была потрачена для того что бы ее снять, еще одна минута для того чтобы поставить на место.

Хотя в принципе замена за такое время не правильна, следуя правилам нужно соблюдать термо профиль и затрачивать не менее 5 минут на постепенный разогрев, но лично у меня терпения на эти правила не хватает. К печальным последствиям до сих пор это не приводило, все замененные детали работали.

В качестве флюса используется обычная канифоль, олова достаточно того что остается на дорожках. Остатки флюса после пайки смываются тех спиртом при помощи кисточки, не нужно оставлять после себя грязь, это не эстетично, вредно для паек, и для того что бы при последующих ремонтах тебя не считали уродом.

А теперь о самом фене, какой выбрать. А любой, который имеет на выходе сопла 300 градусов горячего воздуха, то есть только не женский. Рюшечки по плавному изменению температуры, различные скорости потока воздуха, это уже по желанию покупающего, пользоваться удобней но удобства не критичны. Единственное чем нужно озаботится,так это покупка, либо самостоятельное изготовление переходников из подвернувшейся под руку жести под меньший диаметр сопла, совсем не обязательно греть пол платы, для того чтобы снять смд-шную память на 8 ног.

Прежде чем что либо паять на рабочем аппарате соответственно нужно потренироваться на не нужном, идеально для этого подходят старые компьютерные платы. Необходимо подобрать расстояние для конкретного фена с которого следует дуть чтобы плата при этом не горела.

В принципе можно приобрести и паяльную станцию горячего воздуха, правда это будет уже дороже, пользоваться будет удобней, но при этом теряется универсальность, потому как фен можно использовать и по прямому строительному назначению. Опять же пришедший аппарат после очередного кота и платой промытой фэйри в ванне, можно включать уже после получаса просушки данным устройством. Быстро и удобно.

Евмененко Ю.

---

Добавил:  Павел (Admin)
Автор:  Евмененко Ю.

---
