   Радиопередатчик с фиксированной частотой задающего генератора
    Главная -> Статьи -> Шпионские штучки -> Радиопередатчик с фиксированной частотой задающего генератора


<< Назад в раздел   Распечатать Дата добавления: 2010-08-07 | Просмотров: 6417


Передатчик работает на фиксированной частоте, определяемой час-тотой кварцевого резонатора в его задающем гене-раторе. Характеристики передающего тракта:
- несущая частота передачи ........…...…................. 145,68 МГц
- девиация частоты ....................……...................... 6 кГц
- номинальная выходная мощность ....................... 0,7 Вт
- напряжение источника питания ....…................... 9 В

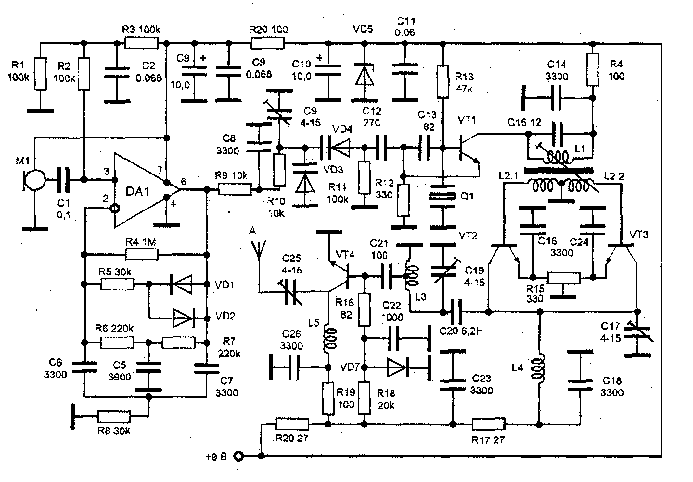

Принципиальная схема передатчика показана на рис. 1. В дан-ной схеме используется модулирующий усили-тель с электретным микрофоном со встроенным усилителем. С целью повышения разборчи-вости речи применяется частотная и амплитудная коррекция низко-частотного сигнала. Сигнал от микрофона поступает на неинверти-рующий вход операционного усилителя DA1. В данной схеме исполь-зуется однополярное питание. Для того чтобы операци-онный усили-тель мог работать на этот его вход поступает напряжение смещения, равное половине напряжения пита-ния, создавая среднюю точку дву-полярного источника. Напряжение задается резисторами Rl, R2, R3. В цепи обратной связи операционного усилителя включена комби-нированная цепь связи по постоянному то-ку. При слабом и нормаль-ном сигнале от микрофона напряжение на выходе операционного уси-лителя невелико, и диоды VD1 и VD2 закрыты. При превышении выходным сигналом определенного уровня диоды открываются, что приводит к включению в обратной связи дополнительного резистора R5. Коэффициент ООС увеличивается и коэф-фициент передачи ОУ уменьшается. Таким образом работает компрессор, корректирующий входной сигнал по ампли-туде. Кроме того, в цепи ООС включены частотно-зависимые цепи на элементах R6-R8 и С5-С7, которые пре-вращают модуляционный усилитель в активный фильтр и выделяют полосу частот от 450 Гц до 2500 Гц, отфильтровывая нежелательные помехи по низкой и высокой частоте. С выхода операционного усилителя через фильтрующую цепочку на резисторах R9 и R10 напряжение звуко-вой частоты поступает на варикапы VD3 и VD4. Напряжение на варикапах изменяется в соот-ветствии с сигналом зву-ковой частоты, изменяя их емкость. Варикапы включены последовательно в емкостной делитель в цепи обратной свя-зи кварцевого генератора, и, следовательно, при его возбуждении час-тота генератора будет изменяться в соответствии с изменением ампли-туды звукового сигнала. Задающий генератор выполнен на транзисто-ре VT1. Кварцевый резонатор включен в цепь базы транзистора и воз-буждается на частоте последовательного резонанса.

В данном случае используется резонатор с основной частотой воз-буждения 24, 28 МГц. В коллекторном контуре транзистора VT1 вы-деляется утроенное значение частоты - 72, 84 МГц. Контур L1, С 15 настроен на третью гармонику резонатора. С катушкой этого контура индуктивно связан вход парафазного балансного удвоителя частоты, работающего на четных гармониках. Удвоитель выполнен на транзис-торах VT2 и VT3, коллекторы которых соедине-ны вместе, а базы под-ключены к включенным противофазно катушкам L2.1 и L2.2. Полосовой фильтр на элементах L4, С 17 и L3, С 19 на выходе удво-ителя выделяет напряжение частотой 145,68 МГц, которое с части витков катушки L3 поступает на вход предварительного каскада уси-лителя мощности на транзисторе VT4. Он работает в режиме А-В с небольшим напряжением смещения, получаемым от параметрическо-го стабилизатора напряжения, выполненного на кремниевом диоде VD7, включенном в прямом направлении (по схе-ме стабистора). Усиленное напряжение выделяется в коллекторной цепи VT4 и через С25 посту-пает в антенну. Ан-тенной передатчика служит четвертьволновый виб-ратор с эквивалентным сопротивлением 75 Ом. Конденсаторы постоянной емкости могут быть любые типа КМ и КЛ, КТ. В контурах нужно устанавливать конденсаторы с минималь-ным ТКЕ. Электролитические конденсаторы типа К53-14, но можно использовать и К50-35, и другие малогабаритные. Операционный уси-литель можно заменить на К140УД708, К140УД6, КР140УД2, К140УД7, К140УД8 или К140УД12. Вместо транзистора КТ315 мож-но использовать любой с граничной частотой не менее 300 МГц, на-пример, КТ312, КТ316 или КТ368. Транзистор выходного каскада пере-датчика КТ610 можно заменить на КТ913, КТ925. Для катушек индуктивности L1 и L2 передатчика использованы пластмассовые каркасы диаметром 5мм, предназначенные для верти-кальной установки (на одном торце имеется прямоугольная площадка для пяти выводов). Каркас имеет подстроечный сердечник из феррита 20ВЧ. При отсутствии такого сердечника можно от него отказать-ся, и параллельно конденсатору С 15 со стороны монтажа припаять подстро-ечный керамический конденсатор. Катуш-ка L1 имеет 10 витков, L2 - 6+6 витков. Использован провод ПЭВ-2 0,31. Остальные катушки пере-датчика бескар-касные, они наматываются на оправках, которые затем удаляются. Диаметр всех катушек 5 мм, L3 содержит 1,5+3,5 витков, L4 - 5 витков. Все катушки намотаны проводом ПЭВ-2 1,0 мм. Дли-на намотки катушек L3 и L5 - 8 мм, L4 - 9 мм. Более точно размеры катушек устанавливаются при настройке. Настройку передатчика после проверки правильности монтажа на-чинают с настройки контуров при помощи резонансного волномера. В начале перемещением сердечника L1 добиваются максимальной амп-литуды напряжения с частотой 72-73 МГц в контуре L1, С15. Затем последовательно настраивают контуры L4, С17 и L3, С19 по максиму-му напряжения 144-146 МГц. Дополнительно при настройке контуров нужно подобрать номинал R12 таким образом, чтобы имелось макси-мальное выходное напряжение передатчика. Утроитель на VT2 и VT3 балансируют переменным резистором R15 по максимальному подавле-нию напряжения 72-73 МГц на его выходе. Настройка низкочастотно-го тракта передатчика сводится только к проверке работоспособности. В небольших пределах частоту несущей передат-чика можно изменять подстройкой С9.



Добавил:  Павел (Admin)
Автор:  Неизвестно
